AIR CONDITIONING

82-14

DESCRIPTION AND OPERATION

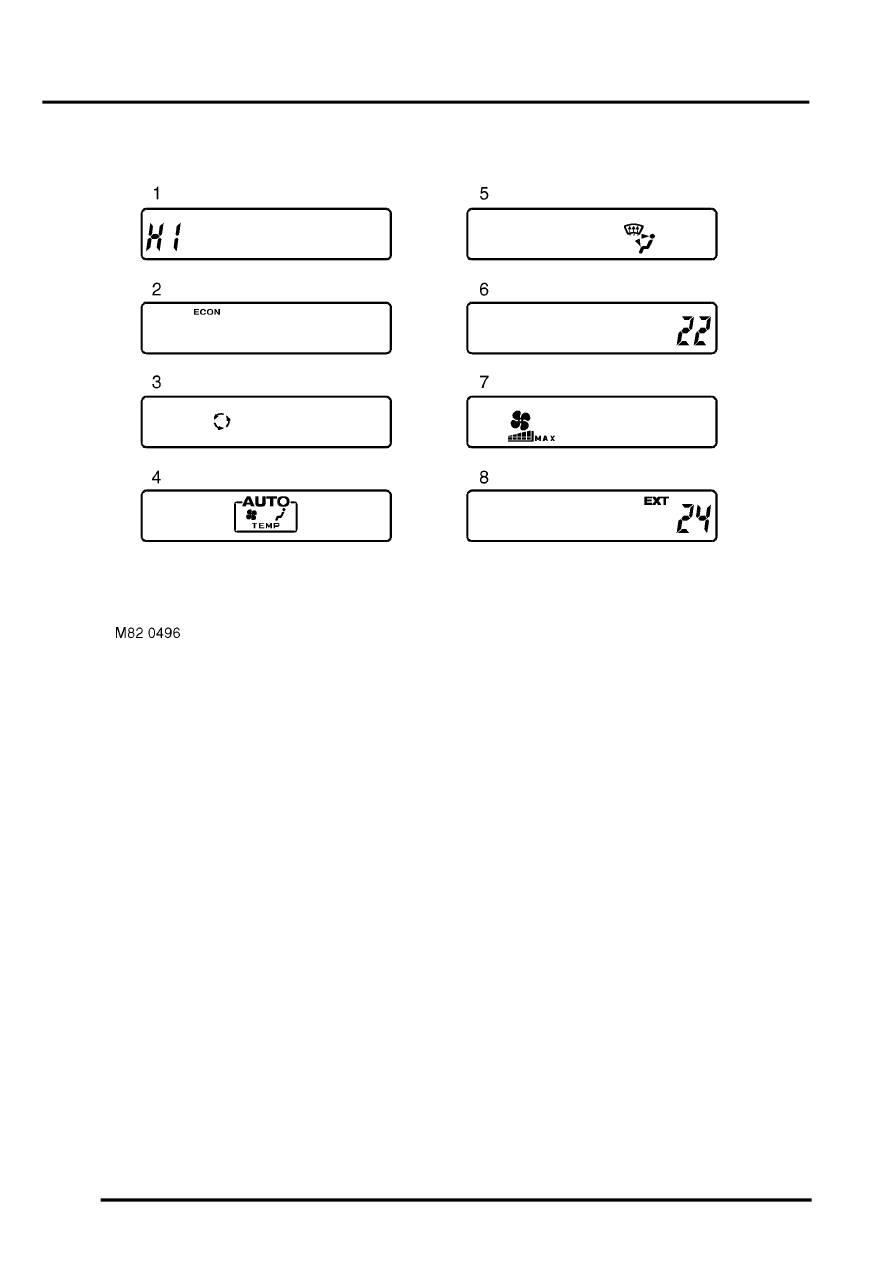

Display outputs

1 LH temperature
2 Economy mode
3 Recirculated air
4 Automatic mode

5 Manual distribution
6 RH temperature
7 Blower speed
8 External air temperature

Outputs on the display are shown at full brightness when the exterior lights are off, and dimmed when the exterior
lights are on.

LH temperature. Illuminates to show the LH temperature selection, the temperature scale or that the ATC ECU is in
diagnostic mode.

Economy mode. Illuminates when the compressor is manually selected off with the ECON switch.

Recirculated air. Illuminates when the inlet air is manually selected to recirculated mode.

Automatic mode. Illuminates the AUTO legend and related symbol(s) when the blower speed, air distribution or
temperature control are in the automatic mode.

Manual distribution. Illuminates the appropriate symbol(s) to show the manually selected air distribution. Also
illuminates in the automatic modes when one of the temperatures is set to LO or HI.

RH temperature. Illuminates to show the RH temperature selection, external air temperature or diagnostic fault code.

Blower speed. Illuminates when the blower speed is manually selected. Also illuminates in the automatic modes when
one of the temperatures is set to LO or HI.

External air temperature. EXT illuminates to show that external air temperature is selected on.

All temperature indications on the display are in either

°

C or

°

F. For 1 second after the system is first switched on, the

display shows only

°

C or

°

F, in the LH temperature window, to indicate which temperature scale is in use. After 1

second, the

°

C or

°

F indication goes off and the display shows all relevant outputs.

Temperature conversion: While the system is on, the temperature indications on the display can be switched between
the two scales by pressing and holding the fresh/recirculated air switch, then pressing and holding the A/C on/off
switch until the audible warning sounds (approximately 3 seconds).
