Transfer gearbox - Td6

TRANSFER BOX

REPAIRS

41-3

REPAIRS

Transfer gearbox - Td6

$% 41.20.25.99

Before disconnecting the battery, ensure all text and
cautions in the battery disconnection section are
observed.


 +

 GENERAL INFORMATION, Electrical

Precautions.

Remove

1. Position vehicle on lift.
2. Disconnect battery earth lead.
3. Remove engine cover.



 +

 ENGINE - Td6, REPAIRS, Cover -

engine access.

4. Remove viscous coupling.



 +

 COOLING SYSTEM - Td6, REPAIR,

Coupling unit - viscous fan.

5. Raise vehicle on lift.
6. Drain transfer gearbox oil.



 +

 TRANSFER BOX, ADJUSTMENTS,

Drain and refill.

7. Remove rear propeller shaft.



 +

 DRIVESHAFTS, REPAIRS, Propeller

shaft - rear.

8. Remove front propeller shaft.



 +

 DRIVESHAFTS, REPAIRS, Propeller

shaft - front.

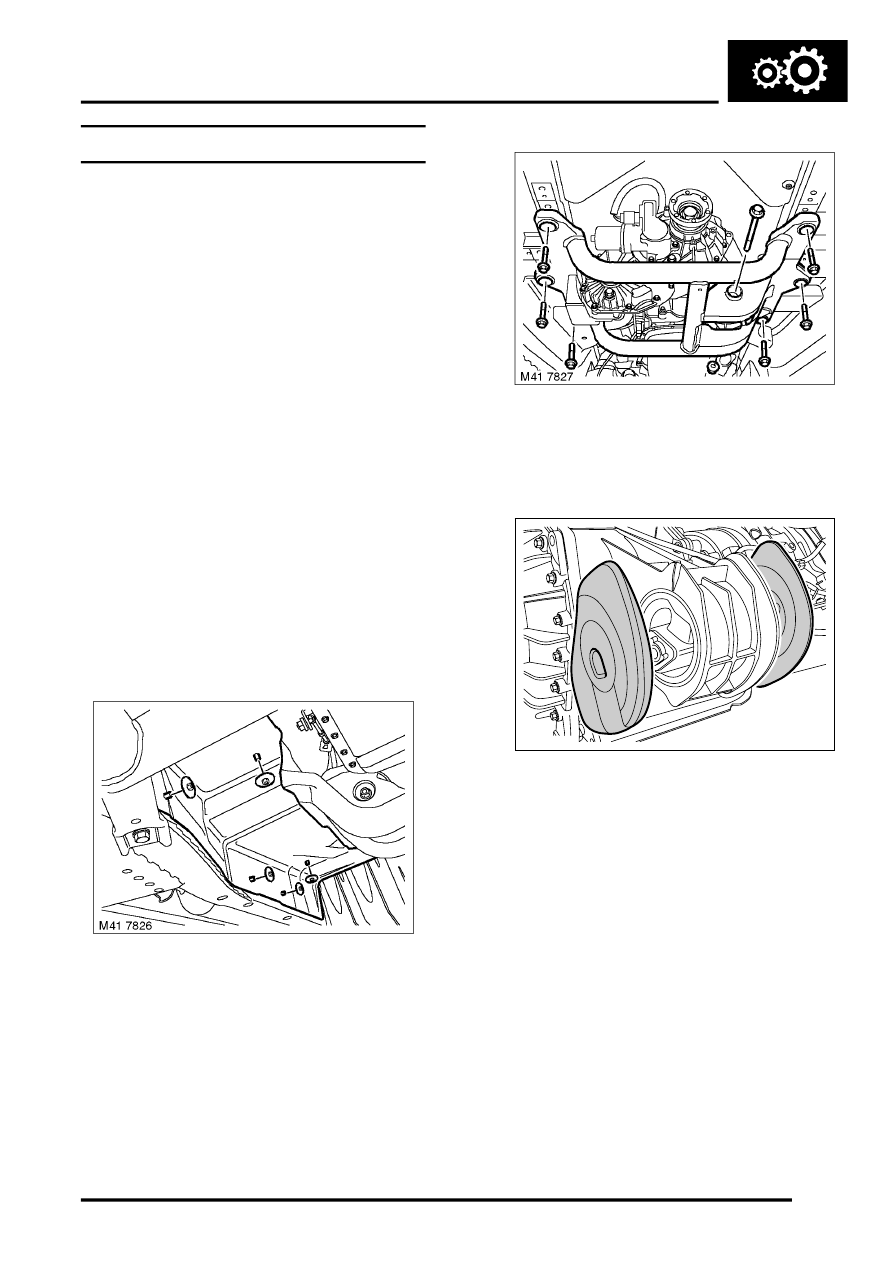

9. Remove 5 nuts, release and remove RH heat

shield.

10. Support gearbox on a jack.

11. Remove nut and bolt securing mounting to

cross member.

12. Remove 6 bolts securing cross member and

remove cross member.

13. Remove snubbers from mounting.
14. Lower gearbox on jack.

CAUTION: Do not allow gearbox to hang on
gear selector cable.

M41 7828
