Radio

NAVIGATION AND IN CAR ENTERTAINMENT

REPAIRS

86-7-1

NAVIGATION AND IN CAR ENTERTAINMENT

REPAIRS

Radio

$% 86.50.03

Remove

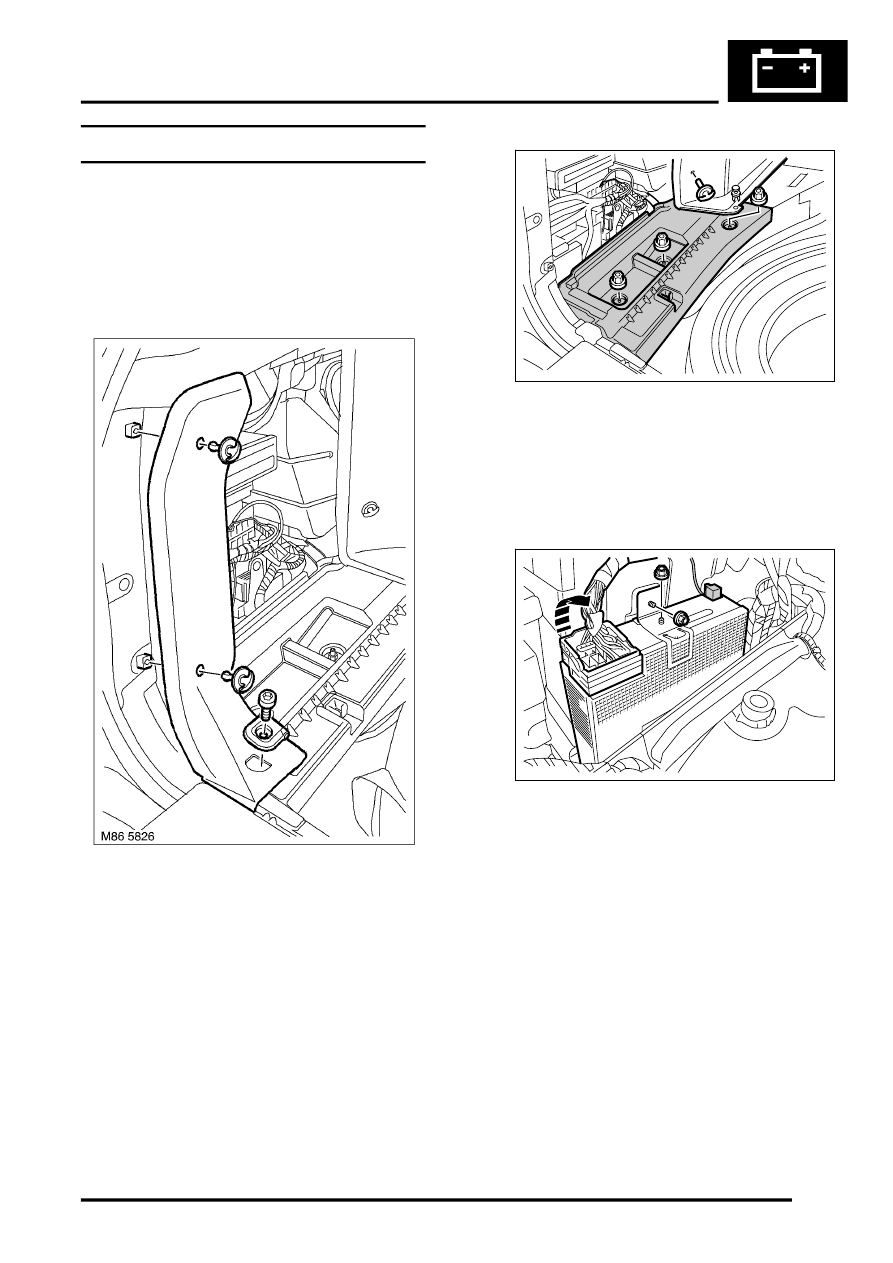

1. Remove access panel from load space LH trim

casing.

2. Remove load space LH stowage bin cover.
3. Raise and support spare wheel cover.

4. Remove Allen bolt securing lashing ring and

remove ring.

5. Remove 2 turnbuckles securing load space LH

rear trim casing.

6. Carefully release and remove trim casing.

7. Remove lower turnbuckle securing load space

LH front trim casing.

8. Remove trim stud securing load space LH front

trim casing to stowage bin.

9. Remove 3 nuts securing stowage bin, carefully

release and remove bin.

10. Release and disconnect multiplug from radio.
11. Release and disconnect coaxial cable.
12. Remove 2 nuts securing radio clamp and

remove clamp.

13. Remove radio.

Refit

1. Fit radio, fit clamp and tighten nuts to 6 Nm (4.4

lbf.ft).

2. Connect coaxial cable.
3. Connect multiplug.
4. Fit stowage bin and secure with nuts.
5. Fit trim stud.
6. Fit turnbuckle.

M86 5827

M86 5828
