Thickness and run out check - brake disc - front (BRAKES)

BRAKES

ADJUSTMENTS

70-1

BRAKES

ADJUSTMENTS

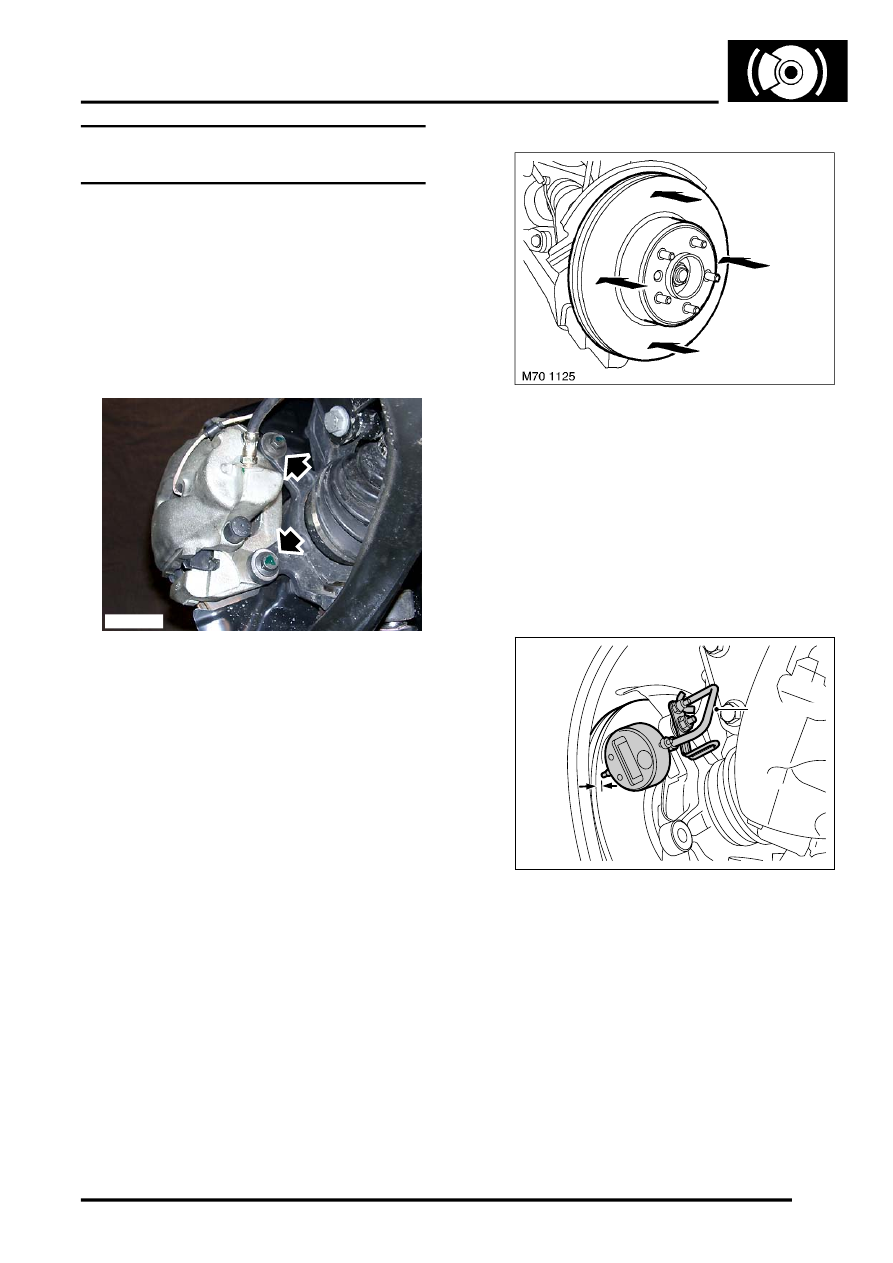

Thickness and run out check - brake disc
- front

$% 70.10.15.01

Check

1. Raise front of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

2. Remove road wheel.

3. Remove 2 bolts securing brake caliper to hub.

Release caliper from hub and tie aside.

CAUTION: Do not allow caliper to hang on
brake hose.

4. At 4 points around disc, measure disc thickness

using a micrometer; renew disc if less than
service limit of if maximum variation is
exceeded: Disc thickness, NEW = 30 mm.
Service limit = 28.4 mm. Thickness variation,
maximum = 0.010 mm.

CAUTION: Brake discs must be renewed in
pairs, unless one disc requires changing
before 1000 miles (1500 kilometres) from
new.

5. Mount a Dial Test Indicator (DTI) to LRT-99-

503, and secure to inboard side of hub using
caliper assembly upper bolt hole.

6. Position DTI probe 5 mm in from outer edge of

disc.

7. Fit road wheel and tighten nuts to 140 Nm (103

lbf.ft).

8. Zero DTI and rotate road wheel one complete

revolution to measure disc run out. Disc run out
must not exceed 0.073 mm.

9. If disc run out is outside limits, carry out the

following procedure.

M70 1124

M70 1126

LRT-99-503
