Ball joint - tie rod (page 2 of 2)

FRONT SUSPENSION

60-6

REPAIRS

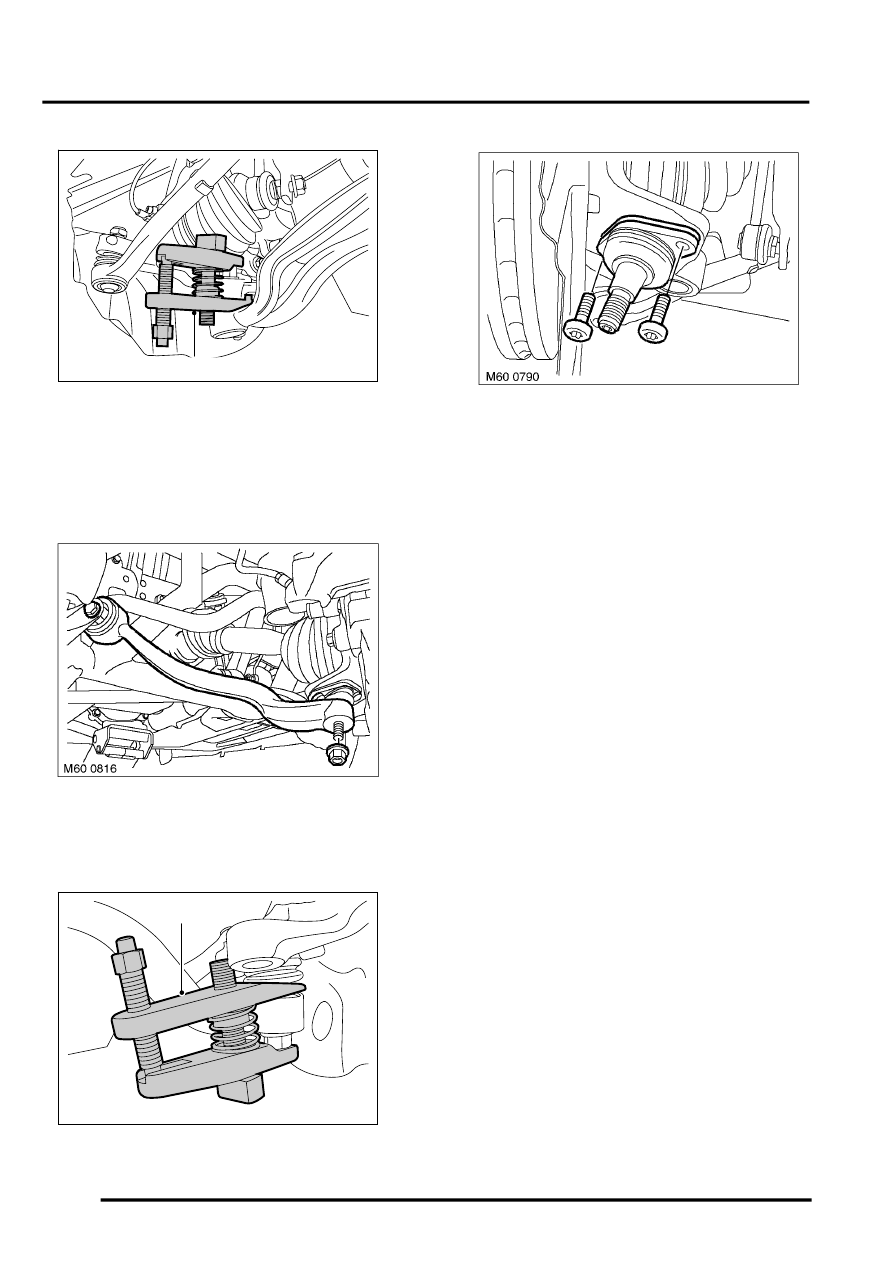

6. Using LRT-54-027 release lower arm ball joint

and disconnect lower arm from hub.

CAUTION: Ensure ball joint seal is not
damaged. A damaged seal will lead to
premature failure of the joint.

7. Loosen bolt securing tie rod to subframe one

quarter of a turn.

8. Remove nut securing tie rod to ball joint.

9. Using LRT-54-027 release tie rod from ball joint

10. Remove 2 bolts securing ball joint. Discard

bolts.

11. Remove ball joint.

Refit

1. Clean ball joint and mating face.
2. Position ball joint, fit new bolts and tighten to 60

Nm (44 lbf.ft).

3. Clean ball joint taper and taper seat.
4. Connect tie rod to ball joint, fit nut and tighten to

80 Nm (59 lbf.ft).

5. Clean ball joint taper and taper seat.
6. Connect lower arm ball joint to hub, fit nut and

tighten to 80 Nm (59 lbf.ft).

7. Replace bolts securing lower arm to subframe

and tie rod to subframe but do not tighten at this
stage.

8. Fit road wheel(s) and tighten nuts to 140 Nm

(103 lbf.ft).

9. Remove stands and lower vehicle.

10. Tighten bolt securing tie rod to subframe to 165

Nm (121 lbf.ft) plus a further 90

°

.

11. Tighten bolt securing lower arm to subframe to

165 Nm (121 lbf.ft) plus a further 90

°

.

12. Repeat procedure for other side.
13. Check front wheel alignment.

M60 0789

LRT -54-027

M60 0787

LRT -54-027
