Anti-roll bar

FRONT SUSPENSION

REPAIRS

60-3

REPAIRS

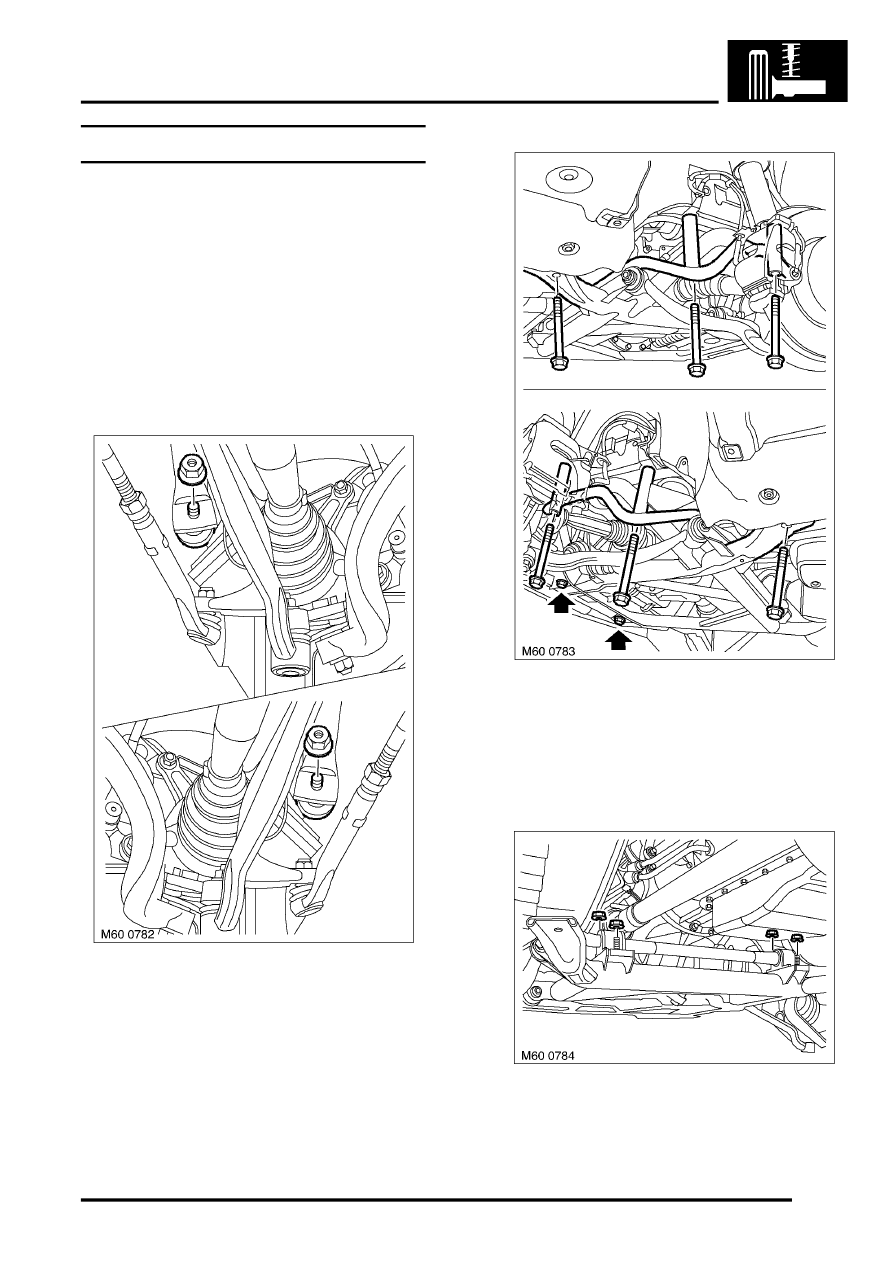

Anti-roll bar

$% 60.10.01

Remove

1. Remove undertray.

 +

 EXTERIOR FITTINGS, REPAIRS,

Undertray - front.

2. Raise front of vehicle and support under body.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

3. Remove front road wheels.

4. Remove nuts securing anti-roll bar links and

release links from anti-roll bar.

CAUTION: Use an open ended spanner on
flats provided to prevent ball joint rotating.

5. If fitted: Remove 2 speed nuts securing anti-

roll bar heatshield to body and 2 bolts securing
heatshield to sub-frame. Remove heatshield.

6. Support front subframe under rear cross-tube.

7. Remove 6 bolts and loosen 2 bolts, arrowed,

securing front subframe. Discard removed
bolts.

8. Lower rear of subframe.
9. Remove remaining anti- roll bar heatshield

fixings and remove heatshield.

10. Remove 2 nuts securing each anti-roll bar bush

clamp.
