Cover - timing gear - upper (page 3 of 4)

ENGINE - V8

12-2-108 OVERHAUL

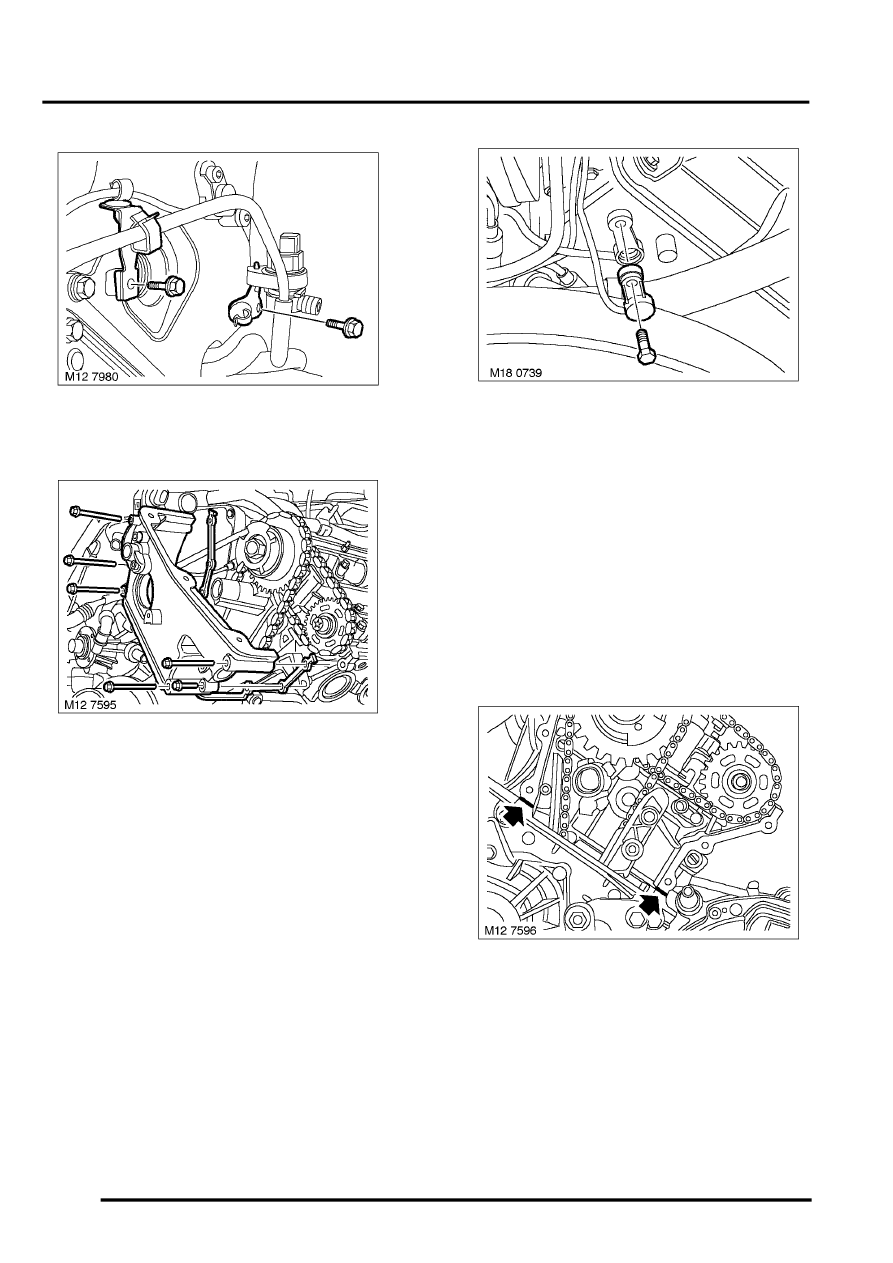

5. Remove 2 bolts securing 2 brackets to upper

timing gear cover and remove brackets.

6. Remove 6 bolts securing timing gear cover to

cylinder head and remove timing gear cover.

7. Discard timing gear cover gasket.

NOTE: Do not carry out further dismantling if
component is removed for access only.

8. Remove bolt securing CMP sensor and remove

sensor.

9. Discard 'O' ring.

Inspect

1. Clean CMP sensor and mating face.

Reassembly

1. Fit new 'O' ring to CMP sensor.
2. Fit CMP sensor, fit bolt and tighten to 10 Nm (7

lbf.ft).

3. Clean timing gear cover and mating face, clean

dowels and dowel holes.

4. Remove bolt securing CMP sensor and remove

sensor.

5. Apply sealant STC 50550 to areas illustrated.
6. Fit RH lower bolt to timing gear cover and

position cover to cylinder head.

NOTE: It is not possible to fit the RH lower bolt
after fitting the LH upper timing gear cover.

7. Fit remaining 5 bolts and hand tighten 6 bolts

securing timing cover.
