Cover - timing gear - upper (page 2 of 4)

ENGINE - V8

OVERHAUL 12-2-107

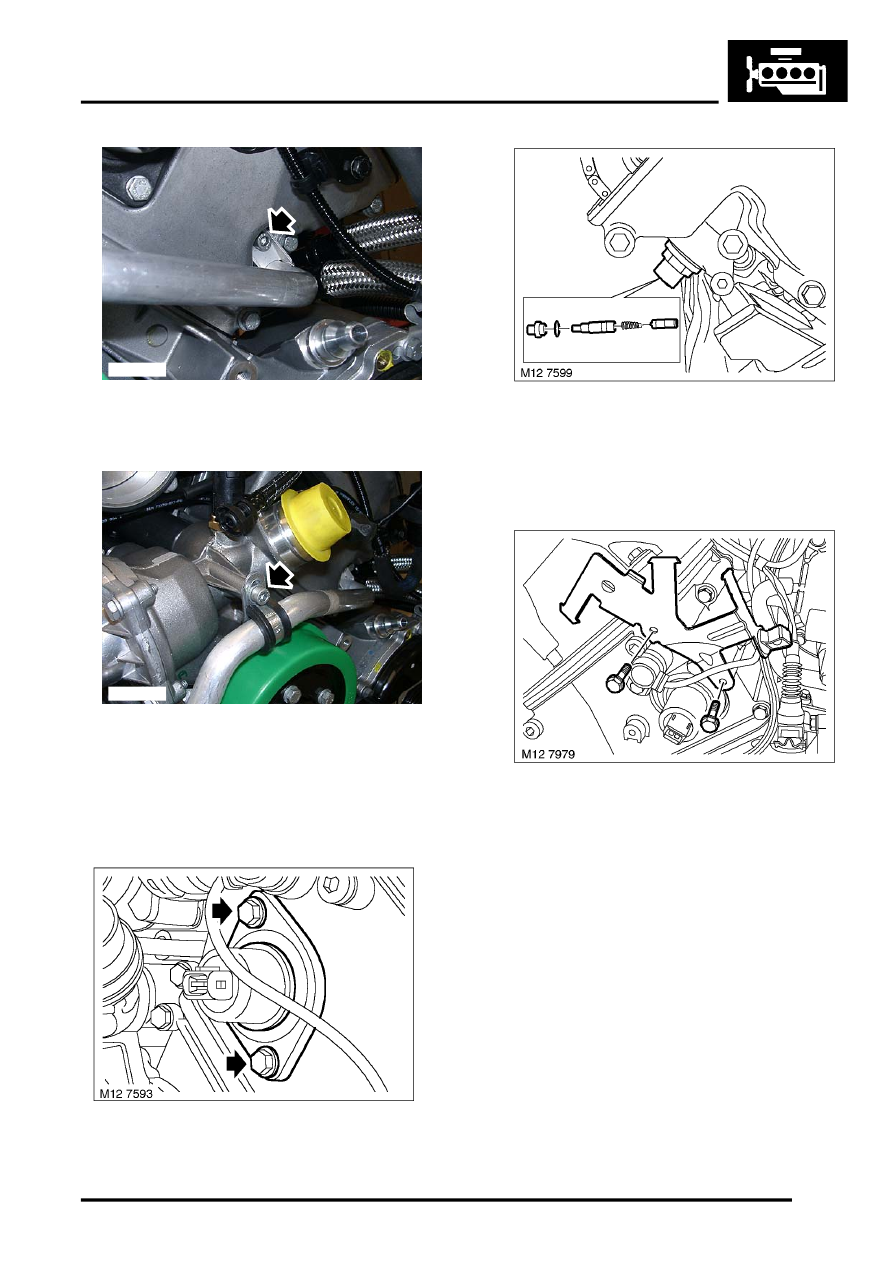

5. Remove bolt securing SAI pipe to LH cylinder

head.

6. Remove Allen bolt securing secondary air

injection SAI pipe clip to coolant pump.

7. Release SAI pipe from cylinder heads and

position aside, discard 'O' rings.

Disassembly

1. RH upper timing gear cover: Remove 2 bolts

securing VCC solenoid seal and remove seal.

2. RH upper timing gear cover: Remove chain

tensioner from timing gear cover and discard
sealing washer.

3. RH upper timing gear cover: Separate chain

tensioner body and allow oil to drain.

4. RH upper timing gear cover: Remove 2 bolts

securing engine harness bracket to RH timing
gear cover and remove bracket.

M12 7977

M12 7978
