Sensor - pressure - ABS modulator

BRAKES

REPAIRS

70-27

Refit

1. Position mounting bracket to modulator, fit bolts

and tighten to 8 Nm (6 lbf.ft).

2. Position modulator to mounting bracket, fit bolt

and tighten to 8 Nm (6 lbf.ft).

3. Clean brake pipe unions.
4. Connect brake pipe unions to ABS modulator

ensuring pipes are connected to their correct
ports.

5. Tighten ABS modulator brake pipe unions to 18

Nm (13 lbf.ft).

6. Connect multiplug to sensor.
7. Connect ABS modulator multiplug and secure

catch.

8. Bleed brakes.
9. To ensure correct operation, the ABS system

MUST be tested using TestBook/T4.

Sensor - pressure - ABS modulator

$% 70.65.71

Remove

1. Position cloth under modulator to absorb fluid

spillage.

CAUTION: Brake fluid will damage paint
finished surfaces. If spilled, immediately
remove fluid and clean area with water.

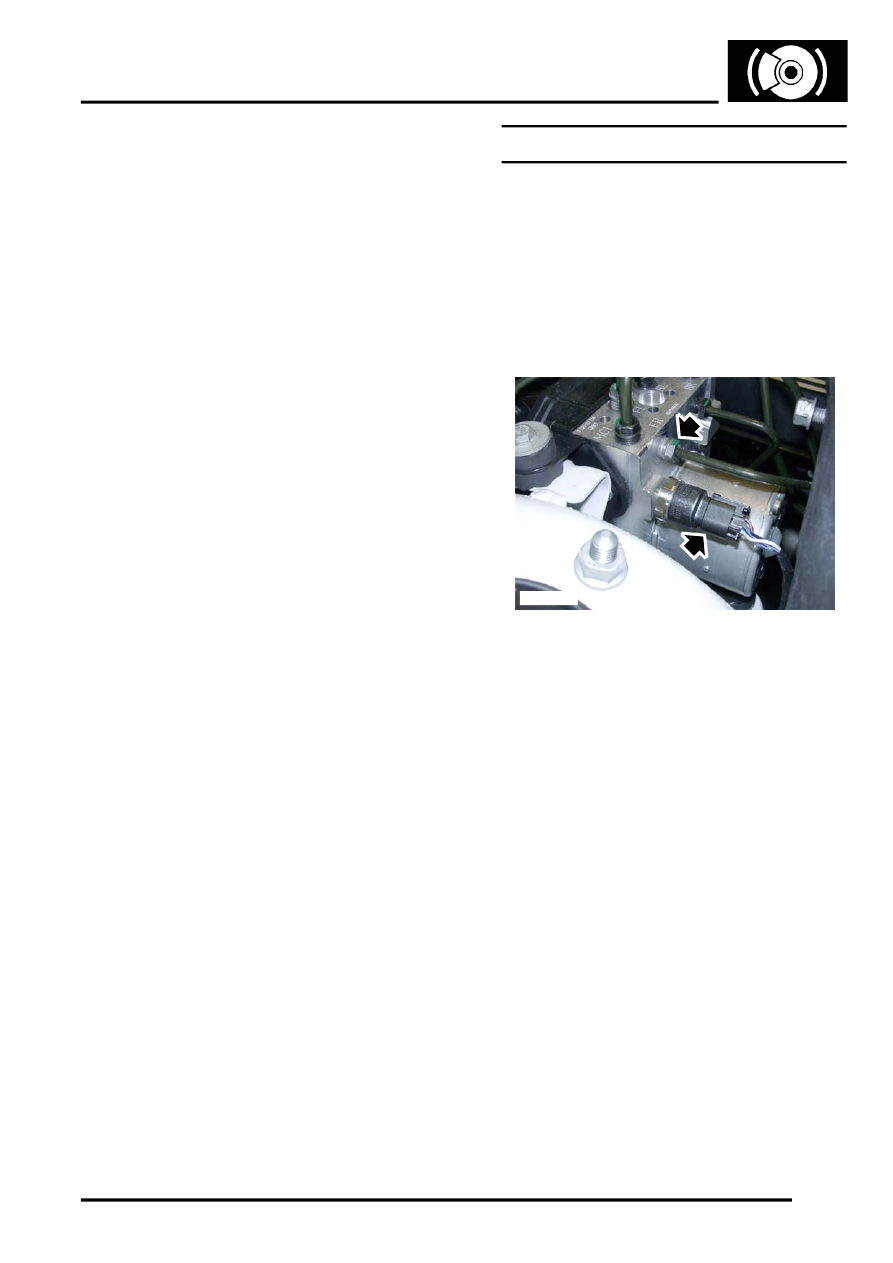

2. Disconnect brake pipe from modulator to

access pressure sensor.

CAUTION: Before disconnecting or
removing components, ensure the
immediate area around joint faces and
connections are clean. Plug open
connections to prevent contamination.

3. Disconnect multiplug from pressure sensor and

remove sensor.

Refit

1. Clean pressure sensor threads.
2. Fit pressure sensor to ABS modulator and

tighten to 20 Nm (15 lbf.ft).

3. Connect multiplug to pressure sensor.
4. Connect brake pipe to modulator and tighten

union to 18 Nm (13 lbf.ft).

5. Bleed brakes.
6. To ensure correct operation, the ABS system

MUST be tested using TestBook/T4.

M70 1169
