Brake disc - front

BRAKES

REPAIRS

70-7

REPAIRS

Brake disc - front

$% 70.12.10

Remove

1. Raise front of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

2. Remove road wheel.

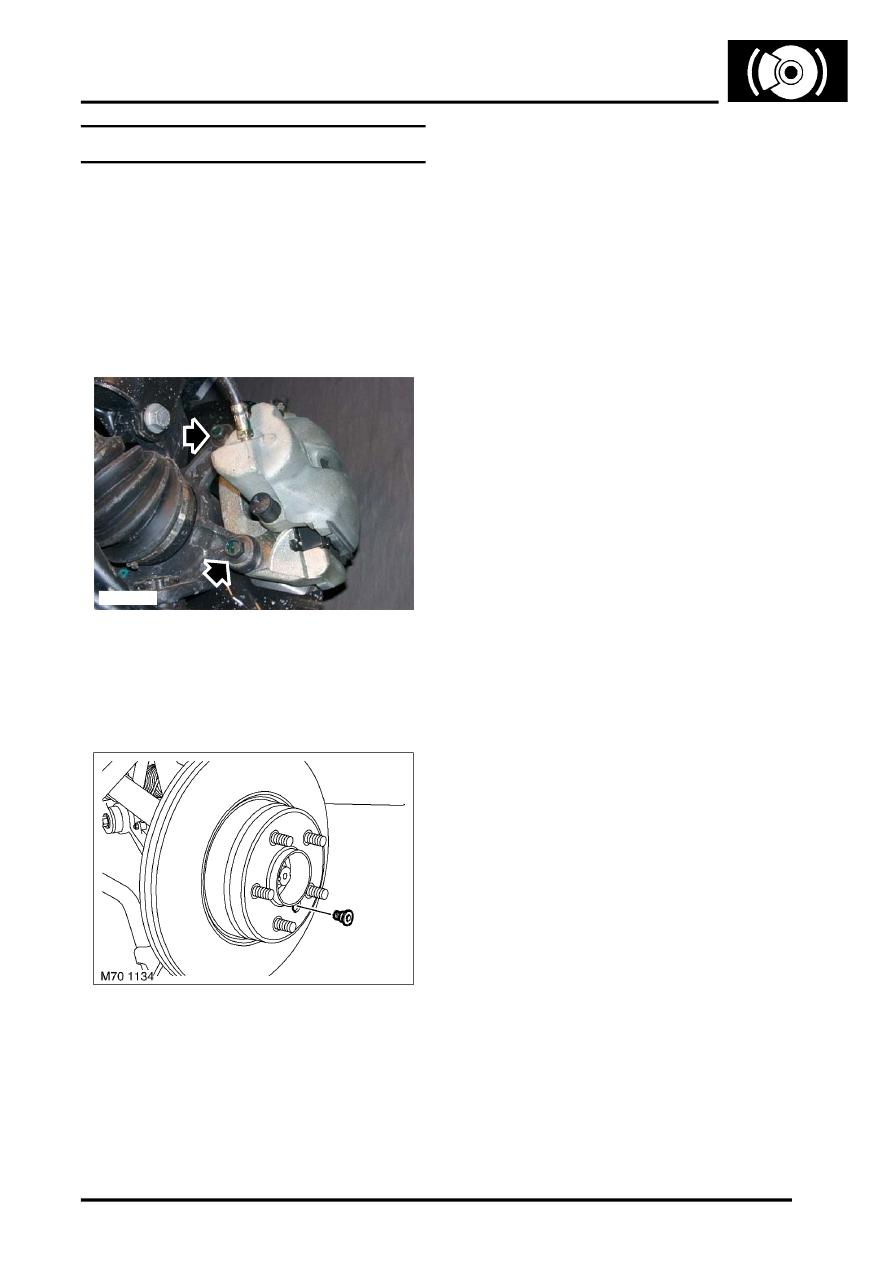

3. Remove 2 bolts securing brake caliper to hub.

Release caliper from hub and tie aside.

CAUTION: Do not allow caliper to hang on
brake hose.

4. Remove Allen screw securing brake disc to

drive flange.

5. Remove brake disc.

Refit

1. Ensure mating surfaces of disc and drive flange

are clean.

2. Fit disc to flange, fit Allen screw and tighten to

16 Nm (12 lbf.ft).

3. Position caliper to hub, fit bolts and tighten to

110 Nm (81 lbf.ft).

4. Fit road wheel and tighten nuts to 140 Nm (103

lbf.ft).

M70 1133
