ABS Modulator unit

BRAKES

70-26

REPAIRS

Refit

1. Clean ABS sensor, smear sensor with an anti-

seize grease and fit sensor to hub.


 +

 CAPACITIES, FLUIDS,

LUBRICANTS AND SEALANTS,
Lubrication.

2. Fit Allen screw securing ABS sensor and

tighten to 8 Nm (6 lbf.ft).

3. Secure sensor lead to suspension arm and

suspension turret then connect and secure
multiplug. Close cover on multiplug housing.

4. Locate wheel arch liner and secure with

screws.

5. Fit road wheel and tighten nuts to 140 Nm (103

lbf.ft).

6. Remove stand and lower vehicle.
7. To ensure correct operation, the ABS system

MUST be tested using TestBook/T4.

ABS Modulator unit

$% 70.65.49

Remove

1. Release catch and disconnect  ABS modulator

multiplug.

2. Disconnect multiplug from sensor.
3. Position cloth under modulator to absorb fluid

spillage.

CAUTION: Brake fluid will damage paint
finished surfaces. If spilled, immediately
remove fluid and clean area with water.
Ensure water does not enter modulator
ports.

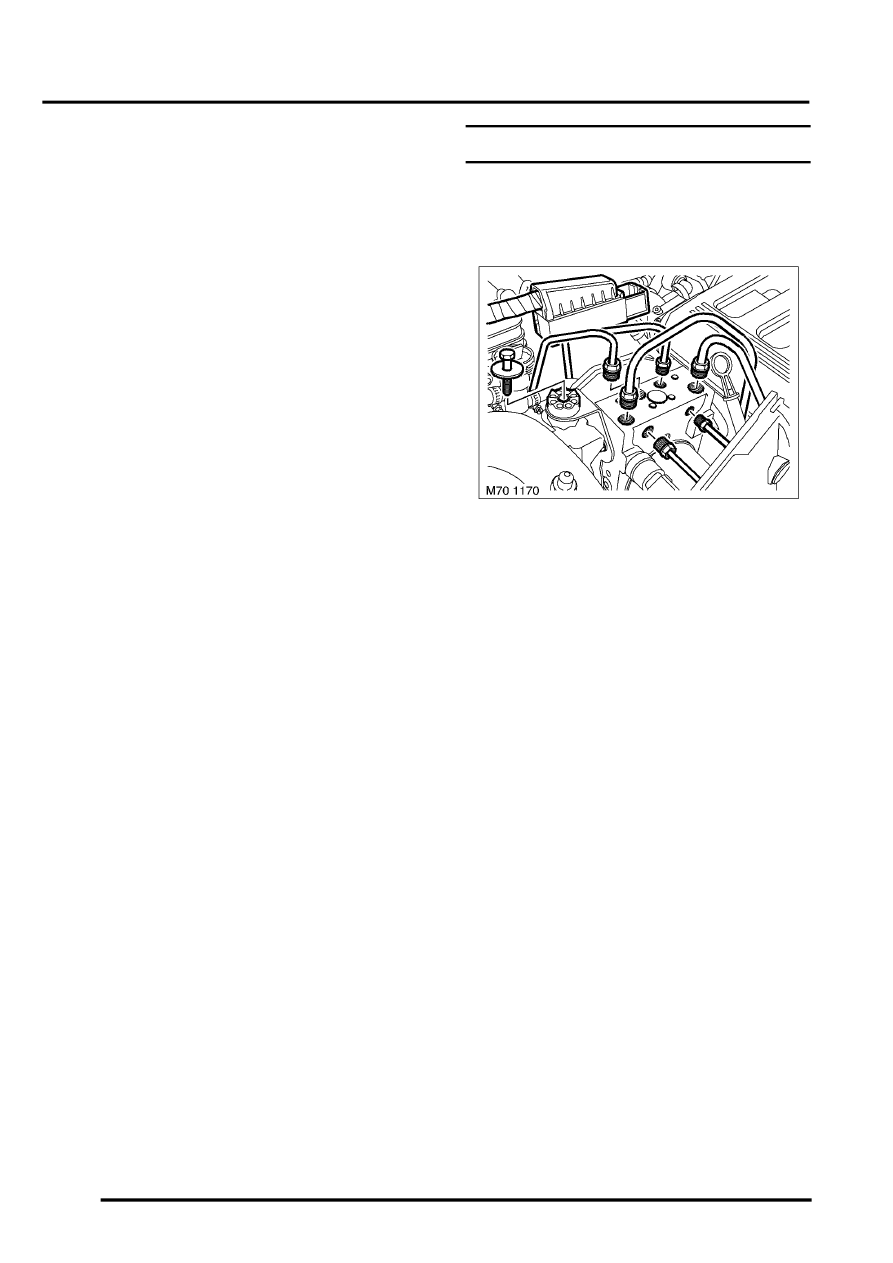

4. Noting their fitted positions, disconnect 6 brake

pipe unions from modulator.

CAUTION: Before disconnecting or
removing components, ensure the
immediate area around joint faces and
connections are clean. Plug open
connections to prevent contamination.

5. Remove bolt securing ABS modulator to

mounting bracket.

6. Release and remove ABS modulator from

mounting bracket.

NOTE: Do not carry out further dismantling if
component is removed for access only.

7. Remove 2 bolts securing mounting bracket to

modulator and remove bracket.
