Pedal box

BRAKES

70-12

REPAIRS

Pedal box

$% 70.35.03

Remove

1. Remove closing panel.



 +

 INTERIOR FITTINGS, REPAIRS,

Closing panel - passenger side.

2. Remove shroud.



 +

 INTERIOR FITTINGS, REPAIRS,

Shroud - lower - fascia.

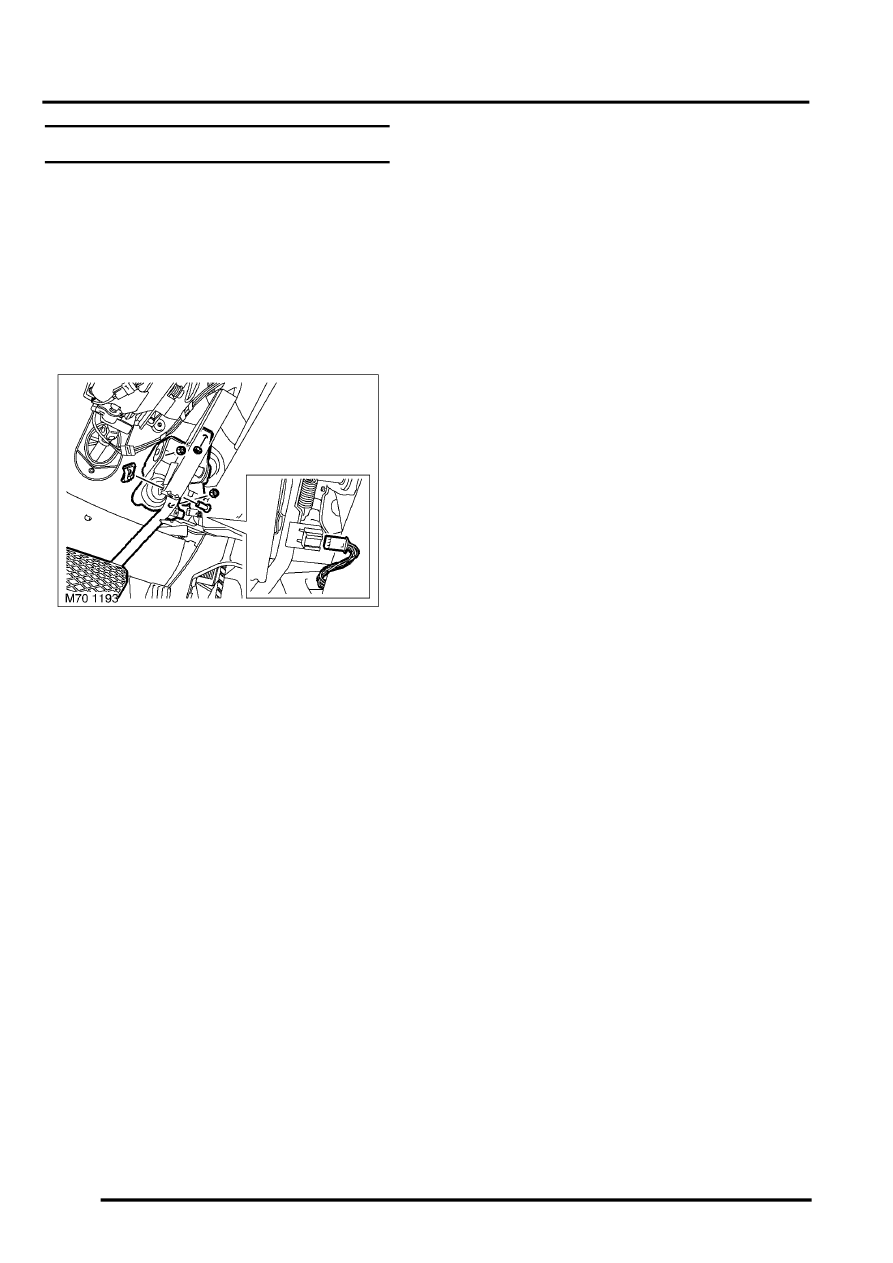

3. Disconnect brake sensor multiplug from pedal

box.

4. Remove clip and clevis pin securing brake

servo push rod to brake pedal.

5. Remove and discard 3 nuts securing pedal box

to bulkhead.

6. Release and withdraw pedal box.

NOTE: Do not carry out further dismantling if
component is removed for access only.

7. Release and remove brake sensor from holder.
8. Remove holder from pedal bracket.
9. Remove pedal return spring.

10. Remove 2 nuts and bolts securing return spring

bracket to pedal box. Remove bracket.

Refit

1. Position return spring bracket to pedal box, fit

nuts, bolts and tighten to 10 Nm (7 lbf.ft).

2. Fit return spring and sensor holder to pedal

bracket.

3. Position pedal box to bulkhead, fit new nuts and

tighten to 26 Nm (19 lbf.ft).

CAUTION: Nuts securing brake servo to
pedal bracket must be re-torqued after 30
minutes have elapsed.

4. Position sensor, connect multiplug and secure

to holder.

5. Align push rod, fit clevis pin and secure with

clip.

6. With brake pedal released, ensure sensor is in

contact with operating tang on brake pedal.

7. Fit shroud.



 +

 INTERIOR FITTINGS, REPAIRS,

Shroud - lower - fascia.

8. Fit closing panel.



 +

 INTERIOR FITTINGS, REPAIRS,

Closing panel - passenger side.
