Lever assembly - handbrake

BRAKES

REPAIRS

70-13

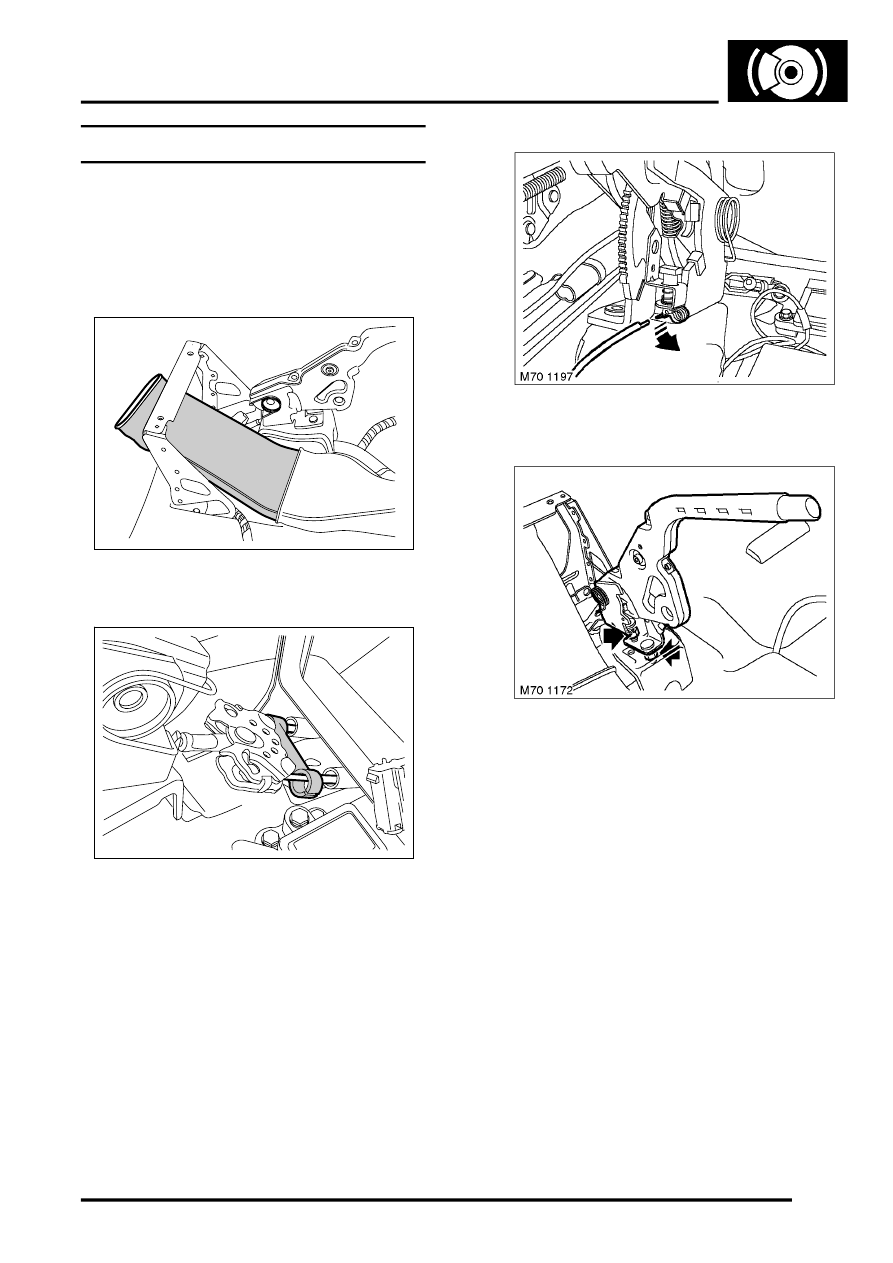

Lever assembly - handbrake

$% 70.35.08

Remove

1. Remove centre console.

 +

 INTERIOR FITTINGS, REPAIRS,

Centre console.

2. Release and remove air duct.

3. Release clip and disconnect handbrake cables

from compensator.

4. Release lead from switch.

5. Remove 2 nuts securing handbrake lever.
6. Remove handbrake lever.

Refit

1. Fit handbrake lever to bracket, fit nuts and

tighten to 21 Nm (15 lbf.ft).

2. Connect lead to switch.
3. Connect cables to compensator.
4. Fit air duct.
5. Fit centre console.

 +

 INTERIOR FITTINGS, REPAIRS,

Centre console.

6. Check handbrake operation, adjust if

necessary.


 +

 BRAKES, ADJUSTMENTS,

Handbrake adjustment.

M70 1168

M70 1162
