Gap and Profile Measurements

BODY DIMENSIONS

BODY GAPS AND PROFILES

-11

BODY GAPS AND PROFILES

Gap and Profile Measurements
The following information is to be used as a guide to assist the technician in refitting exterior body panels and trim
items so as to achieve a correctly aligned and cosmetically acceptable vehicle.

Measurements shown are in millimetres and inches. The measurements shown in brackets are in inches.

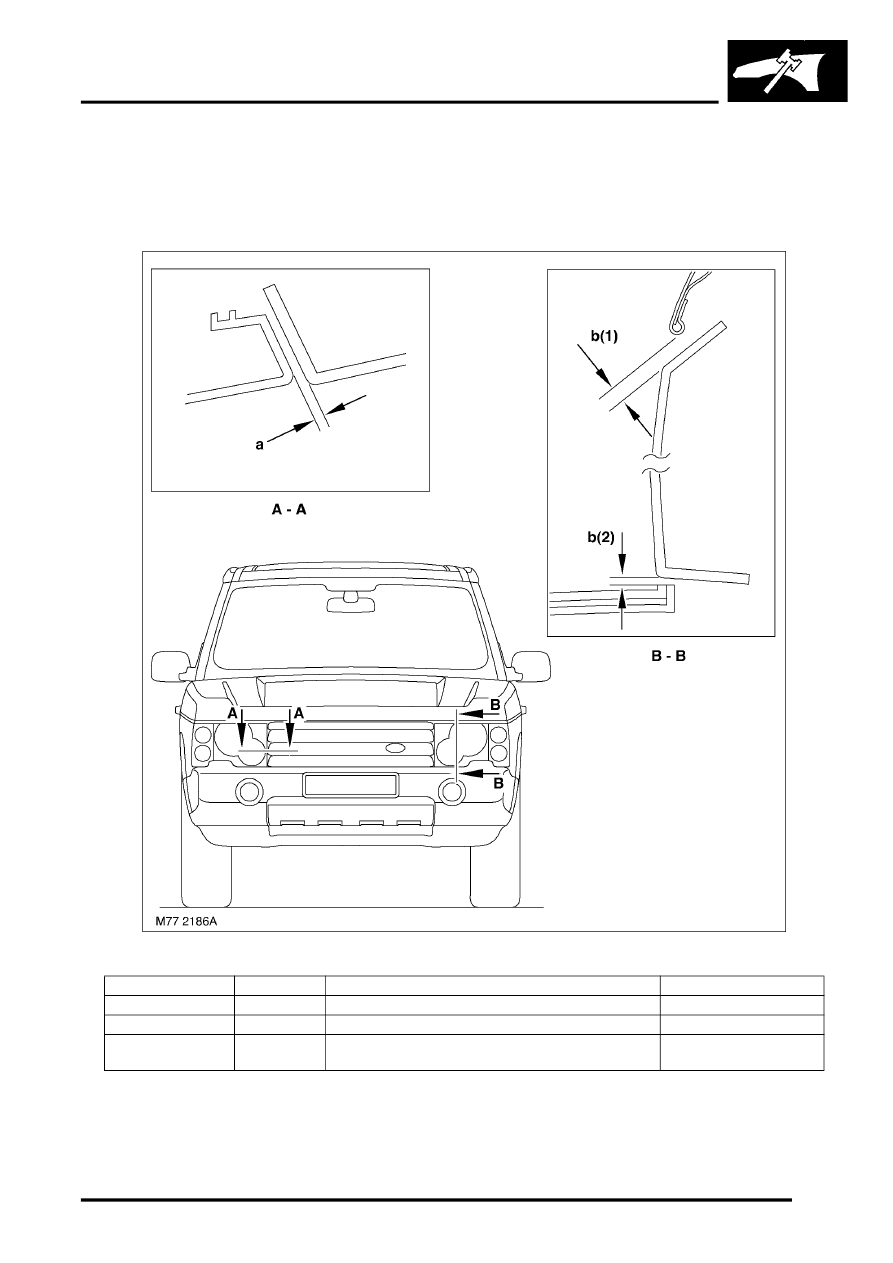

Profile of bonnet to headlamp to be flush. Even gaps side to side, tolerance

±

 1.0 mm (0.040).

Section

Gap

Description

Dimension

A-A

a

Headlamp to grille

4.0 (0.157),

±

 2.0 (0.078)

B-B

b(1)

Headlamp to bonnet

6.0 (0.236),

±

 2.0 (0.078)

B-B

b(2)

Headlamp to bumper

3.0 (0.118),

±

 1.0

(0.0393)
