BODY DIMENSIONS (page 2 of 4)

BODY DIMENSIONS

-12

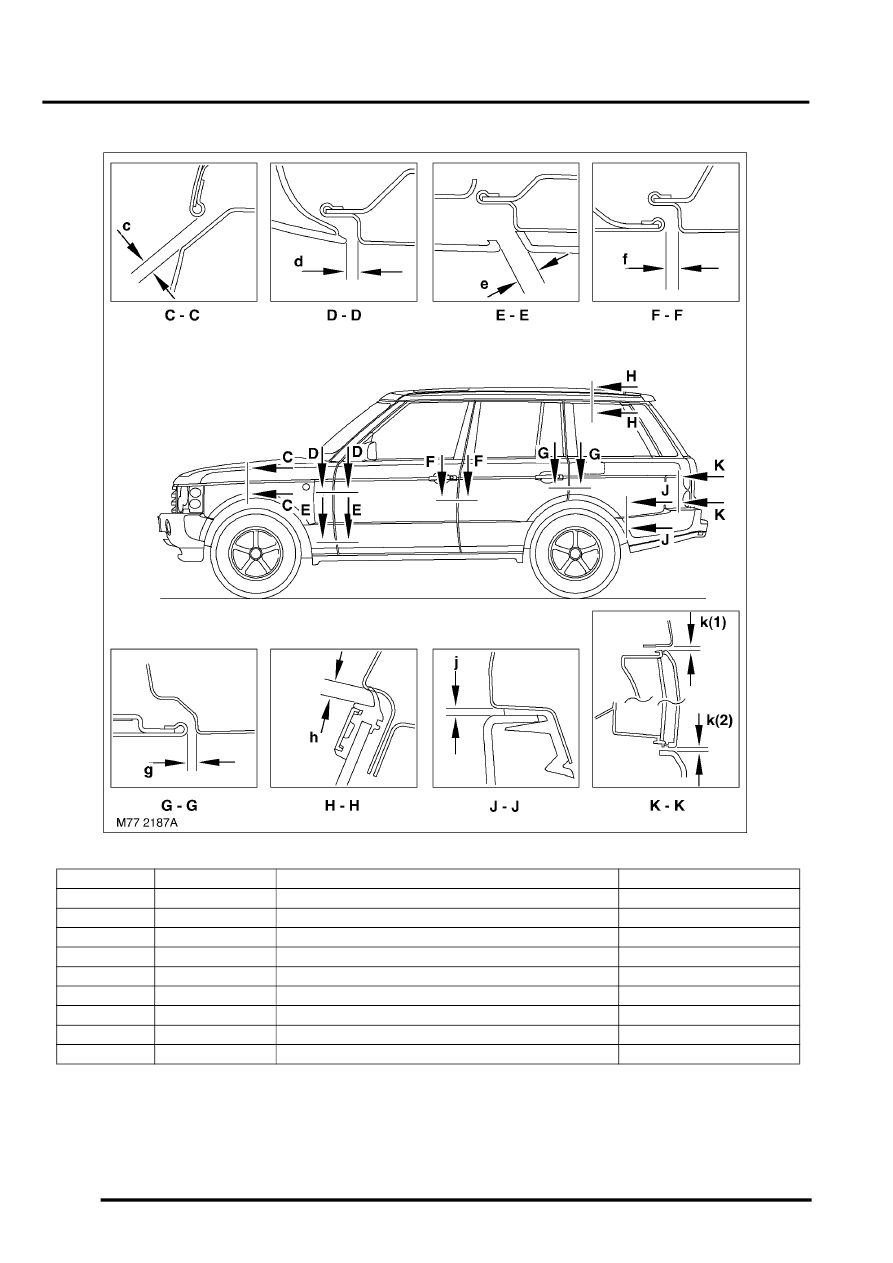

BODY GAPS AND PROFILES

Section D-D, profile of wing grille to front door is 0.0 nominal, tolerance  +1.0 (0.040) / -0.0.

Section F-F, profile of front door to rear door is 0.0 nominal, tolerance  +1.0 (0.040) / -0.0.

Section G-G, profile of rear door to body side is 0.0 nominal, tolerance  +1.0 (0.040) / -0.0.

Section J-J, profile of rear bumper to body side is 3.5 mm (0.137) nominal, tolerance

±

 1.0 (0.040).

Section

Gap

Description

Dimension

C-C

c

Bonnet to front wing

6.0 (0.236),

±

 1.5 (0.059)

D-D

d

Front wing grille finisher to front door

5.0 (0.196),

±

 1.0 (0.040)

E-E

e

Front wing lower finisher to front door

7.5 (0.295),

±

 1.25 (0.049)

F-F

f

Front door to rear door

5.0 (0.196),

±

 1.0 (0.040)

G-G

g

Rear door to bodyside

5.0 (0.196),

±

 1.0 (0.040)

H-H,

h

Roof to rear quarter trim

6.5 (0.255),

±

 2 (0.078)

J-J

j

Body side to rear bumper

3.0 (0.118),

±

 1.0 (0.040)

K-K

k(1)

Tail lamp to bodyside

3.0 (0.118),

±

 1.0 (0.040)

K-K

k(2)

Tail lamp to bumper

3.0 (0.118),

±

 1.0 (0.040)
