Valve - thermostatic expansion (TXV) - LHD (page 2 of 2)

AIR CONDITIONING

82-20

REPAIRS

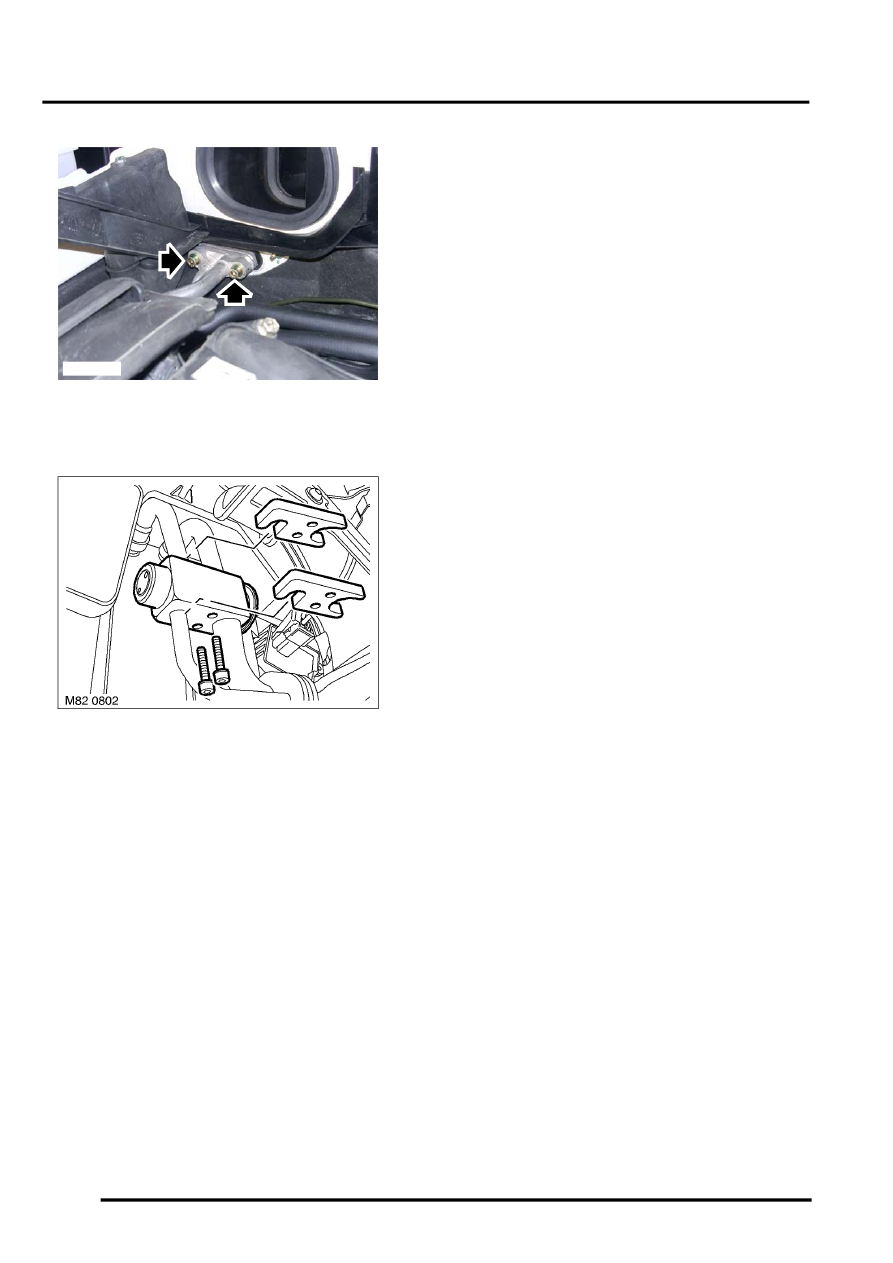

10. Remove 2 Allen bolts securing A/C pipes to

bulkhead, release pipes and discard 'O' rings.

11. Remove 2 Allen bolts securing  A/C pipes to

TXV, remove clamps, release pipes and
discard 'O' rings.

12. Remove TXV.
13. Plug all connections.

Refit

1. Clean mating faces and seal recesses on

evaporator, TXV and A/C pipes.

2. Lubricate new 'O' rings with clean refrigerant oil

and fit to A/C pipes.

3. Position TXV to A/C pipes, fit clamps, fit bolts

and tighten to 6 Nm (4.4 lbf.ft).

4. Position A/C pipes to bulkhead, fit bolts and

tighten to 6 Nm (4.4 lbf.ft).

5. Fit and secure TXV cover.
6. Position and secure footwell heating duct.
7. Secure evaporator sensor harness.
8. Position fuse box and secure with screws.
9. Connect multiplugs to fuse box.

10. Fit glove box.

 +

 INTERIOR FITTINGS, REPAIRS,

Glove box.

11. Recharge A/C system.

 +

 AIR CONDITIONING, REFRIGERANT

RECOVERY, RECYCLING AND
RECHARGING, Refrigerant recovery -
recycling and recharge.

12. Fit air intake plenum.

 +

 HEATING AND VENTILATION,

REPAIRS, Plenum - air intake.

13. Connect battery earth lead.

M82 0801
