Drive belt - compressor - V8

AIR CONDITIONING

REPAIRS

82-3

REPAIRS

Drive belt - compressor - Td6

$% 82.10.02

Before disconnecting the battery, ensure all text and
cautions in the battery disconnection section are
observed.


 +

 GENERAL INFORMATION, Electrical

Precautions.

Remove

1. Disconnect battery earth lead.
2. Remove undertray.



 +

 EXTERIOR FITTINGS, REPAIRS,

Undertray - front.

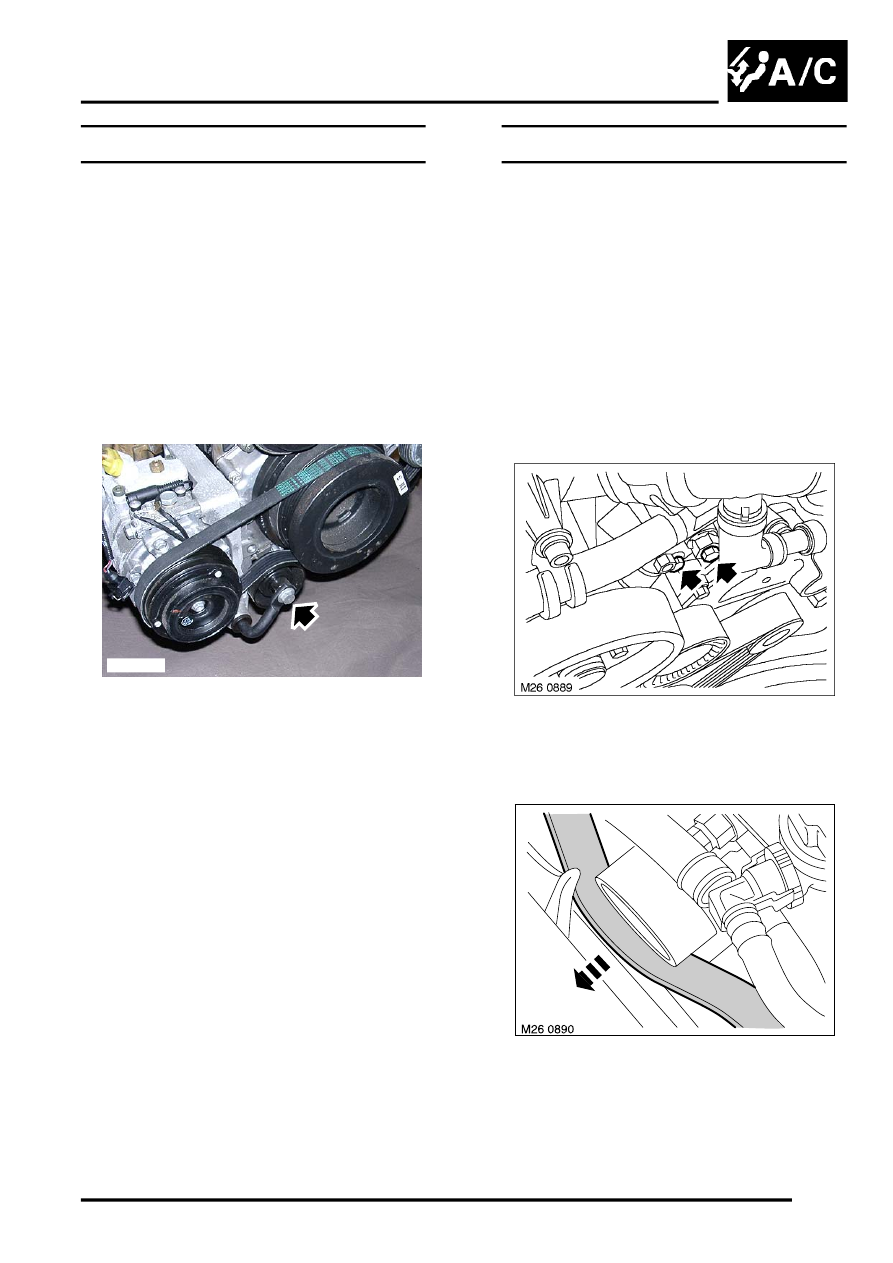

3. Using a 16 mm spanner, rotate tensioner

clockwise and remove drive belt from
compressor.

4. Remove compressor drive belt.

Refit

1. Ensure pulleys are clean and damage free.
2. Fit compressor drive belt to crankshaft pulley,

hold back tensioner and fit belt to compressor.
Release tensioner and ensure belt is correctly
aligned.

3. Fit undertray.



 +

 EXTERIOR FITTINGS, REPAIRS,

Undertray - front.

4. Connect battery earth lead.

Drive belt - compressor  - V8

$% 82.10.02

Before disconnecting the battery, ensure all text and
cautions in the battery disconnection section are
observed.


 +

 GENERAL INFORMATION, Electrical

Precautions.

Remove

1. Raise vehicle on lift.
2. Disconnect battery earth lead.
3. Remove undertray.



 +

 EXTERIOR FITTINGS, REPAIRS,

Undertray - front.

4. Loosen 2 ancillary drive belt tensioner bolts.
5. Rotate tensioner to release tension from drive

belt.

6. Release ancillary drive belt from tensioner

pulley.

7. Release ancillary drive belt from crankshaft

pulley.

M82 0735
