WASHER JET - FRONT

84

WIPERS AND WASHERS

NEW RANGE ROVER

6

REPAIR

Refit

11. Fit sealing rubber to motor spindle.
12. Fit mounting plate. Secure with bolts.
13. Connect multiplug holder to mounting plate.
14. Position motor. Secure with bolts. Tighten to

7 Nm (5 lbf.ft)

15. Connect multiplug.
16. Position motor cover. Secure with screws.
17. Close tailgate.
18. Fit motor spindle seal. Fit retaining nut. Tighten

to

4 Nm (3 lbf.ft). Fit cover.

19. Position wiper arm. Secure with retaining nut.

Tighten to

17 Nm (12 lbf.ft). Fit cover.

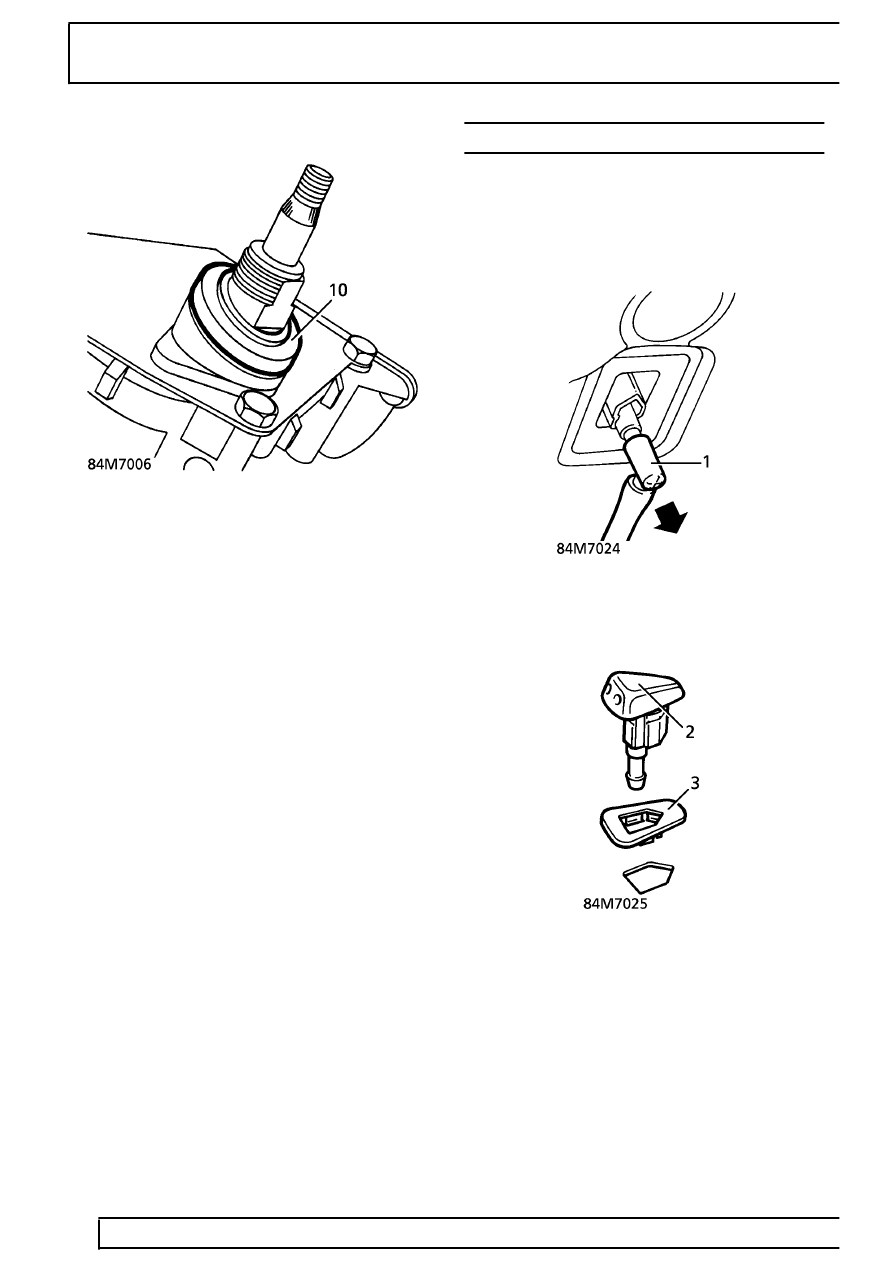

WASHER JET - FRONT

Service repair no - 84.10.08

Remove

1. Disconnect washer tube elbow from base of jet.

2. Remove jet from retainer.

3. Remove retainer.

Refit

4. Reverse removal procedure.
