26 - COOLING SYSTEM - LAND ROVER V8: DESCRIPTION AND OPERATION

LAND ROVER V8

1

DESCRIPTION AND OPERATION

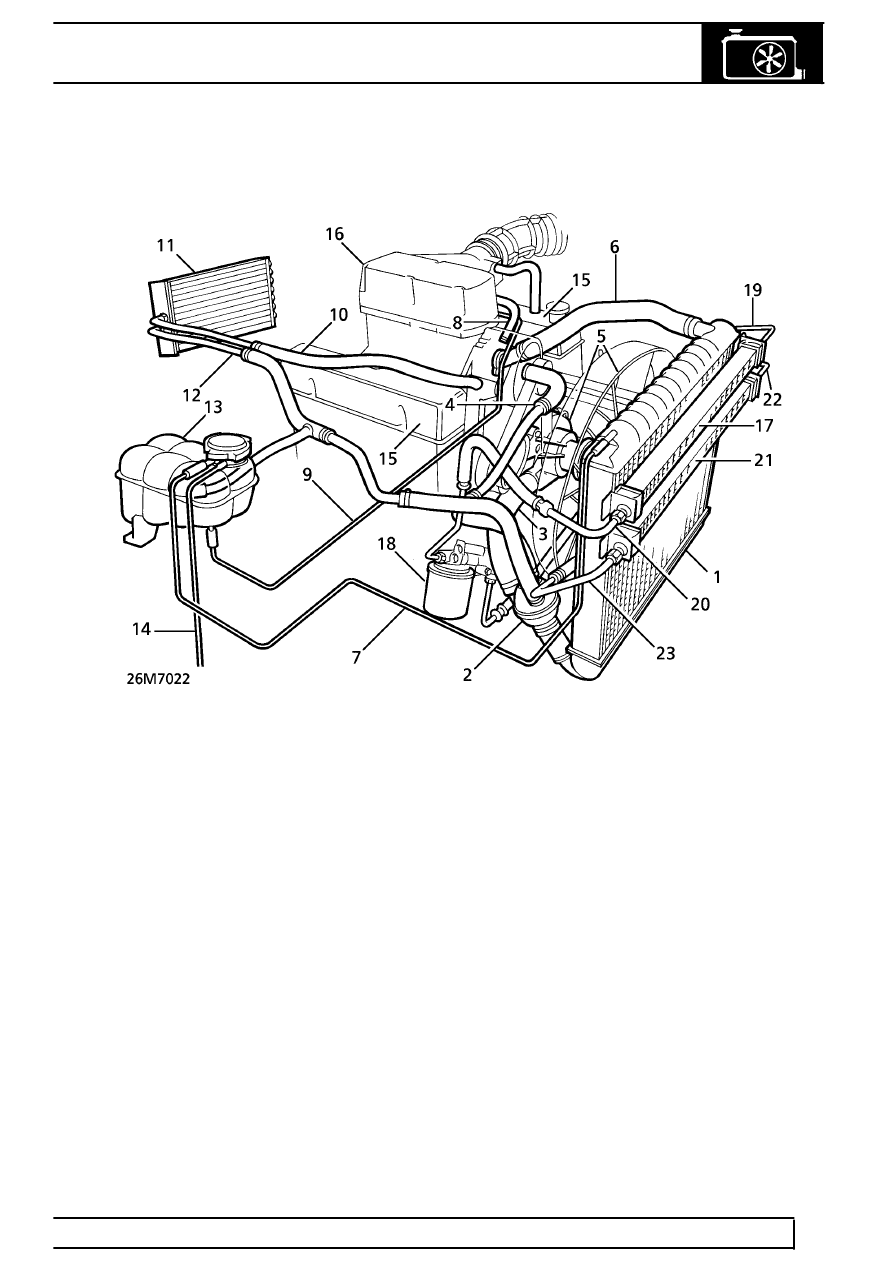

V8 cooling system component layout - up to 99MY

1. Radiator
2. Thermostat housing
3. Bottom hose
4. Bypass hose
5. Viscous fan and water pump
6. Radiator top hose
7. Radiator bleed pipe
8. Plenum chamber feed pipe
9. Plenum chamber bleed pipe

10. Heater feed hose
11. Heater matrix
12. Heater return hose

13. Expansion tank
14. Overflow/Breather pipe
15. Cylinder banks
16. Plenum chamber
17. Engine oil cooler
18. Engine oil filter
19. Feed pipe, engine oil cooler
20. Return pipe, engine oil cooler
21. Gearbox oil cooler
22. Feed pipe, gearbox oil cooler
23. Return pipe, gearbox oil cooler
