41 - TRANSFER BOX (page 4 of 7)

TRANSFER BOX

13

REPAIR

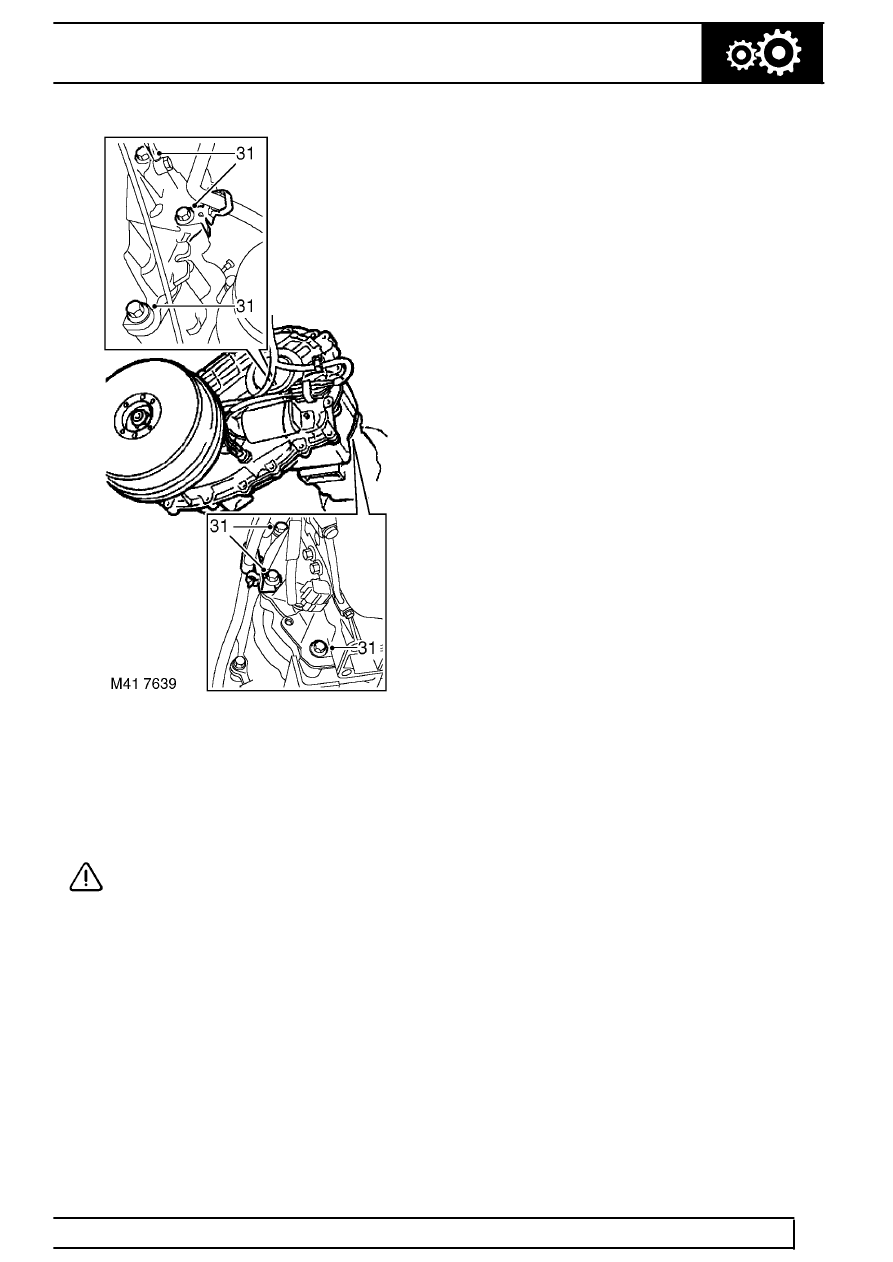

31. Remove 6 bolts securing transfer box to gearbox

and release 2 harness clip mounting brackets.

32. Adjust transmission lift as necessary, release

and remove transfer box.

33. Remove seal from transfer box casing using a

suitable lever.

CAUTION: Ensure seal location does not
become damaged as seal is levered from
casing.

34. Remove seal from gearbox casing using a

suitable lever.

Refit

35. Ensure seal location faces on gearbox are clean.
36. Lubricate oil seal lip with transmission fluid
37. Automatic models: Using LRT-44-001 fit seal

to gearbox casing.

38. Manual models: Using LRT-37-014 fit seal to

extension housing.

39. Ensure seal location faces on transfer box are

clean.

40. Lubricate oil seal lip with transfer box oil.
41. Using LRT-41-011 fit seal to transfer box.
42. Clean transfer and gearbox mating faces and

dowel and dowel holes.

43. Lubricate transfer box input shaft with

transmission fluid.

44. Raise transfer box on lift and adjust angle of lift

as necessary to align shafts.

45. Engage shafts and locate transfer box dowels to

gearbox.

46. Fit bolts securing transfer box to gearbox and

tighten to

45 Nm (33 lbf.ft). Ensure that the 2

harness clip mounting brackets are correctly
fitted when fitting bolts.

47. Secure harness to clips.
48. Align bracket securing fuel pipe and purge pipe

to transfer box and secure with bolt.

49. Connect multiplugs to High/Low motor and

output shaft speed sensor.

50. Connect 2 Lucars to transfer box fluid

temperature sensor.

51. Clean breather pipe bolt and banjo, fit new

sealing washers and tighten bolt to

15 Nm

(11 lbf.ft).

52. Align harness support bracket and gear selector

cable abutment bracket to gear box, and secure
with bolts.

53. Automatic models: Connect gear selector

cable trunnion to gearbox lever and secure with
split pin.
