DIFFERENTIAL ASSEMBLY

FRONT AXLE AND FINAL DRIVE

1

REPAIR

DIFFERENTIAL ASSEMBLY

Service repair no - 54.10.01

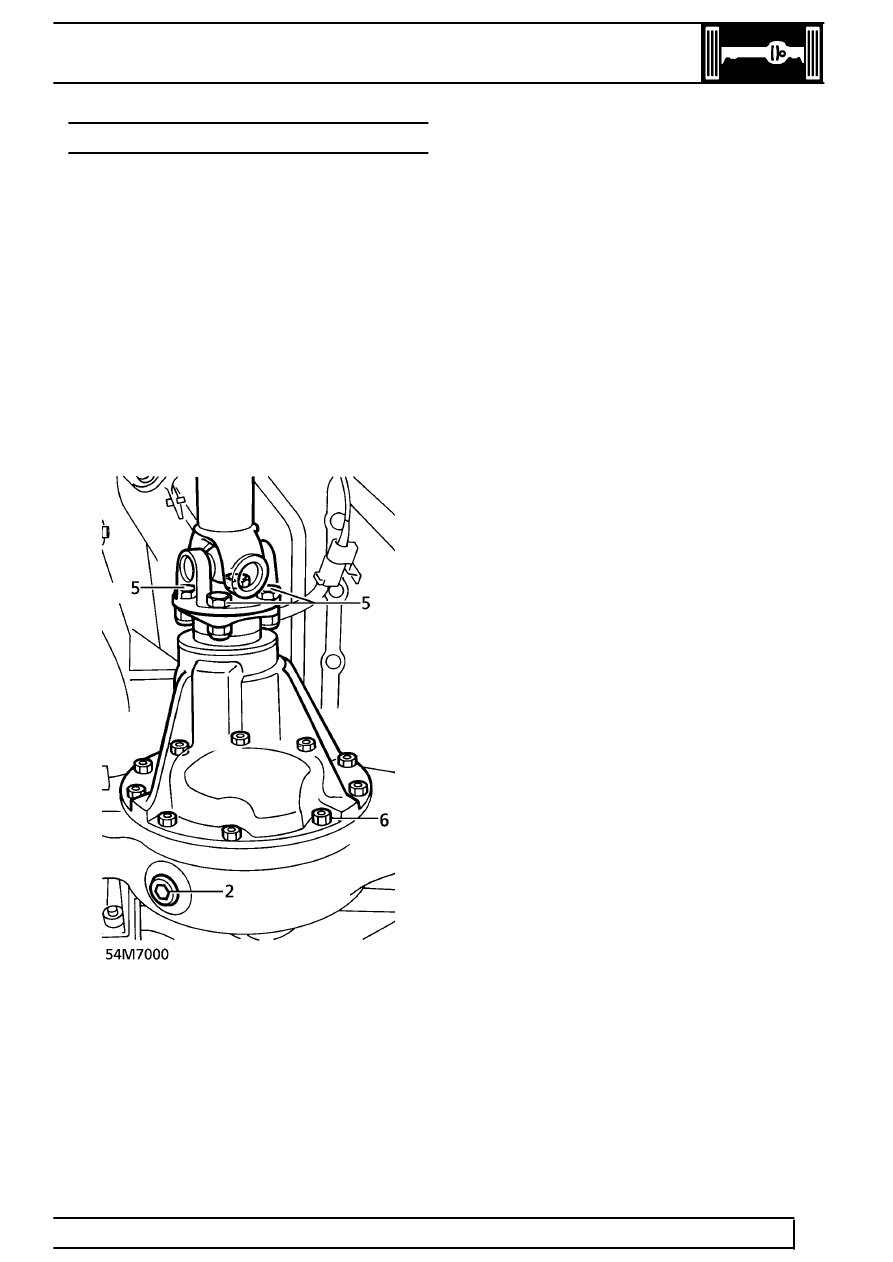

Remove

1. Remove track rod.

See STEERING, Repair.

2. Drain axle oil.
3. Remove hub assemblies.

See FRONT

SUSPENSION, Repair.

4. Mark differential and propeller shaft flanges to

aid reassembly.

5. Remove 4 nuts and bolts securing propeller

shaft to differential; discard nuts. Release shaft,
tie aside.

6. Remove 10 nuts securing differential to axle

case. Remove differential.

Refit

7. Ensure mating faces are clean.
8. Apply a bead of RTV sealant to axle case.
9. Position differential. Secure with nuts. Tighten to

40 Nm (30 lbf.ft)

10. Position propeller shaft. Align marks on flanges.
11. Secure shaft with bolts and new nuts. Tighten to

48 Nm (35 lbf.ft)

12. Refit hub assemblies.

See FRONT

SUSPENSION, Repair.

13. Refit track rod.

See STEERING, Repair.

14. Replenish axle oil.

See LUBRICANTS, FLUIDS

AND CAPACITIES, Information.
