REAR WIPER MOTOR

WIPERS AND WASHERS

5

REPAIR

REAR WIPER MOTOR

Service repair no - 84.35.12

Remove

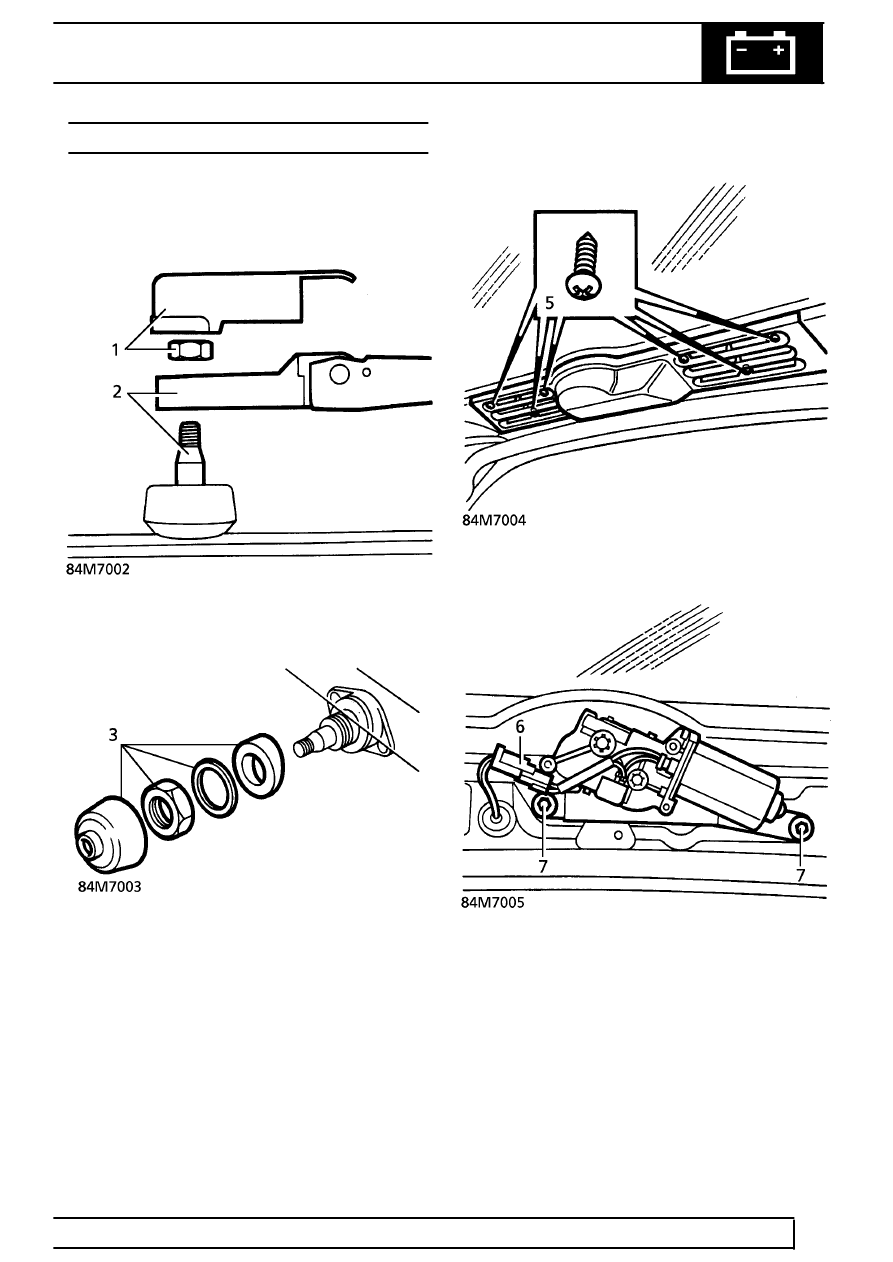

1. Remove wiper arm nut cover. Remove nut.

2. Remove wiper arm from motor spindle.
3. Remove motor spindle cover, retaining nut and

seal.

4. Open tailgate.
5. Remove 6 screws securing wiper motor cover.

6. Disconnect motor multiplug.

7. Remove 2 bolts securing motor. Remove motor.
8. Remove 4 bolts securing mounting plate to

motor.

9. Release multiplug holder. Remove mounting

plate.

10. Remove sealing rubber from motor spindle.
