64 - REAR SUSPENSION - ELECTRONIC AIR SUSPENSION (REAR SUSPENSION): DESCRIPTION AND OPERATION

ELECTRONIC AIR SUSPENSION

1

DESCRIPTION AND OPERATION

REAR SUSPENSION

Description

The rear suspension design locates the rear axle with
two lightweight composite radius arms (1) and a
Panhard rod (2). The system allows maximum axle
articulation and wheel travel while maintaining roll
stiffness, directional stability and vehicle refinement.
The composite radius arm is mounted to the chassis
through a ferrule rubber bush and to the axle using a
’sealed for life’ isolation rubber.

The vehicle height sensors are also linked to the
radius arms; for full details of the height settings.

See

FRONT SUSPENSION, Description and operation.
The panhard rod is mounted to the chassis through
ferrule rubber bushes as shown in 64M7005.

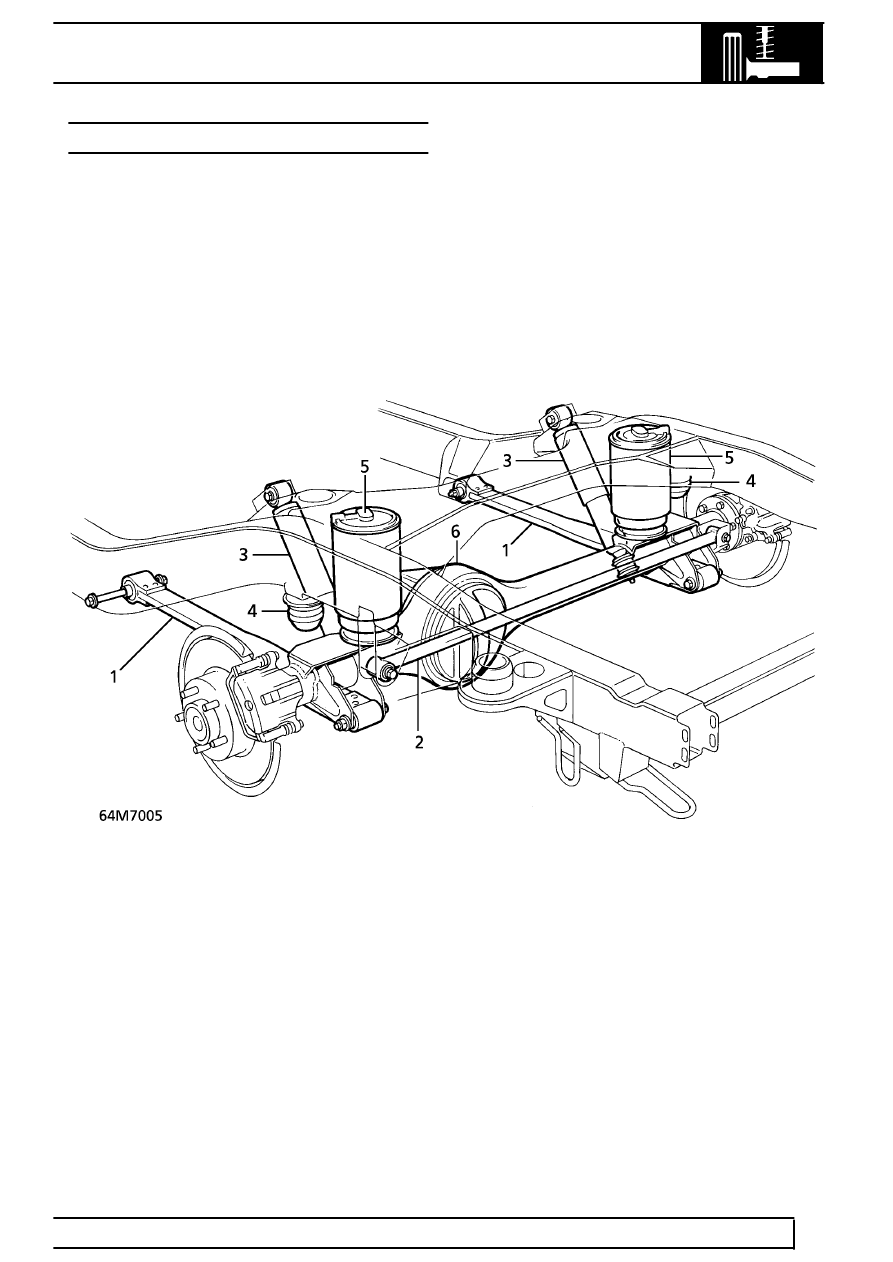

Rear axle suspension

1. Radius arms
2. Panhard rod
3. Shock absorbers
4. Bump stops
5. Air springs
6. Rear axle
