SUNROOF - PANEL

76

CHASSIS AND BODY

NEW RANGE ROVER

70

REPAIR

SUNROOF - WIND DEFLECTOR

Service repair no - 76.82.31

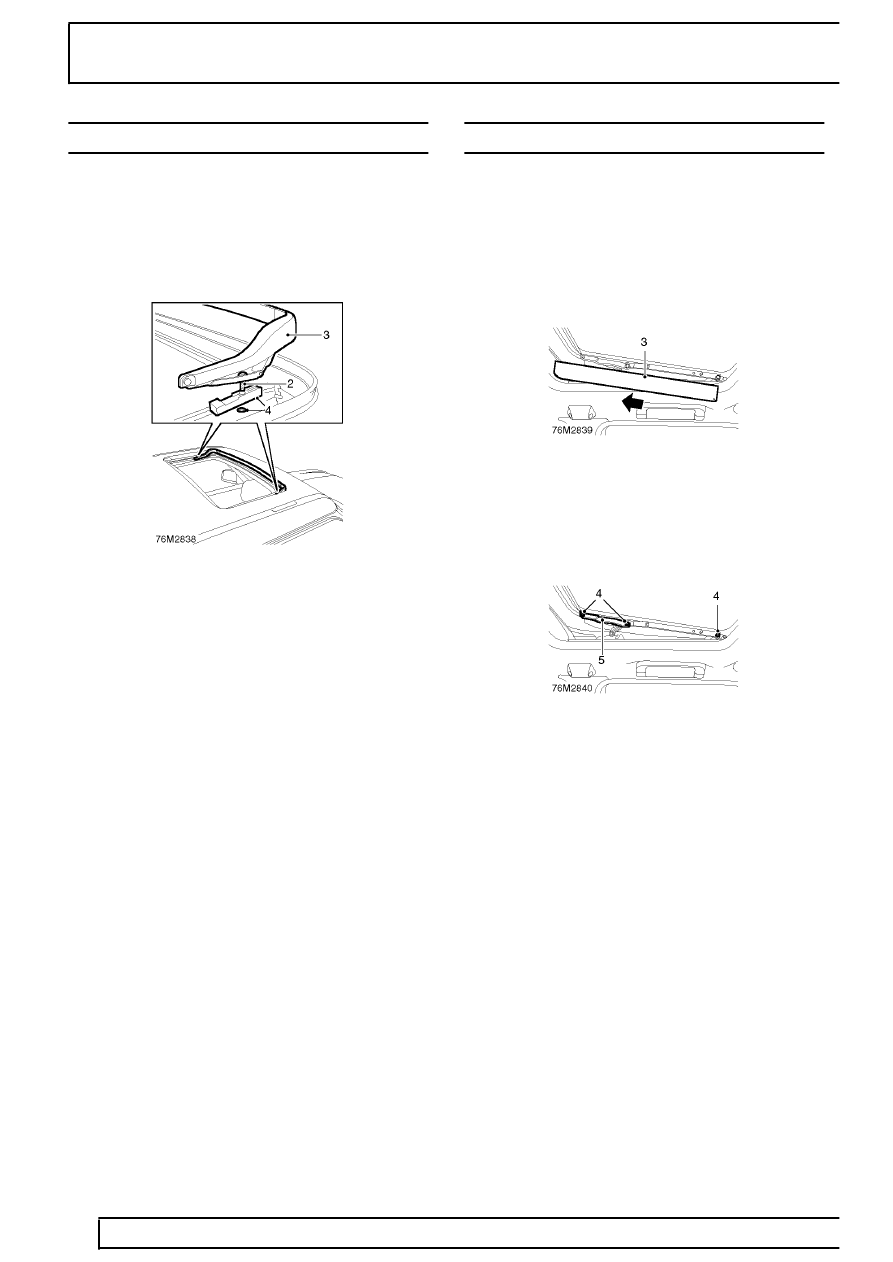

Remove

1. Open sunroof panel.

2. Remove 2 Torx screws securing wind deflector

to sunroof frame.

3. Remove wind deflector assembly.
4. Collect 2 spacer blocks and 2 nylon washers

from sunroof frame.

Refit

5. Position nylon washers and spacer blocks to

sunroof frame.

6. Align wind deflector assembly and secure with

Torx screws. Torque tighten Torx screws to
2 Nm (1.5 lbf.ft).

7. Close sunroof panel.

SUNROOF - PANEL

Service repair no - 76.82.05

Remove

1. Remove wind deflector.

See this section.

2. Tilt the sunroof panel.

3. Remove 2 mechanism covers by sliding

rearward.

4. Remove 4 Torx screws and 2 ’C’ clips,

connecting mechanism to sunroof panel.

5. Collect 2 slide brackets.
6. Release sunroof panel from locating pins.
7. Remove sunroof panel.

Refit

8. Lightly grease mechanism.
9. Position sunroof panel to locating pins.

10. Fit slide brackets.
11. Fit ’C’ clips and Torx screws, do not tighten at

this stage.

12. Adjust sunroof panel.

See Adjustment.

13. Fit wind deflector.

See this section.
