SUNROOF DRAIN TUBE - REAR

CHASSIS AND BODY

69

REPAIR

SUNROOF DRAIN TUBE - REAR

Service repair no - 76.82.22

Remove

1. Remove headlining.

See this section.

NOTE: Ensure that parcel shelf support
panel is removed from side of drain tube
to be removed.

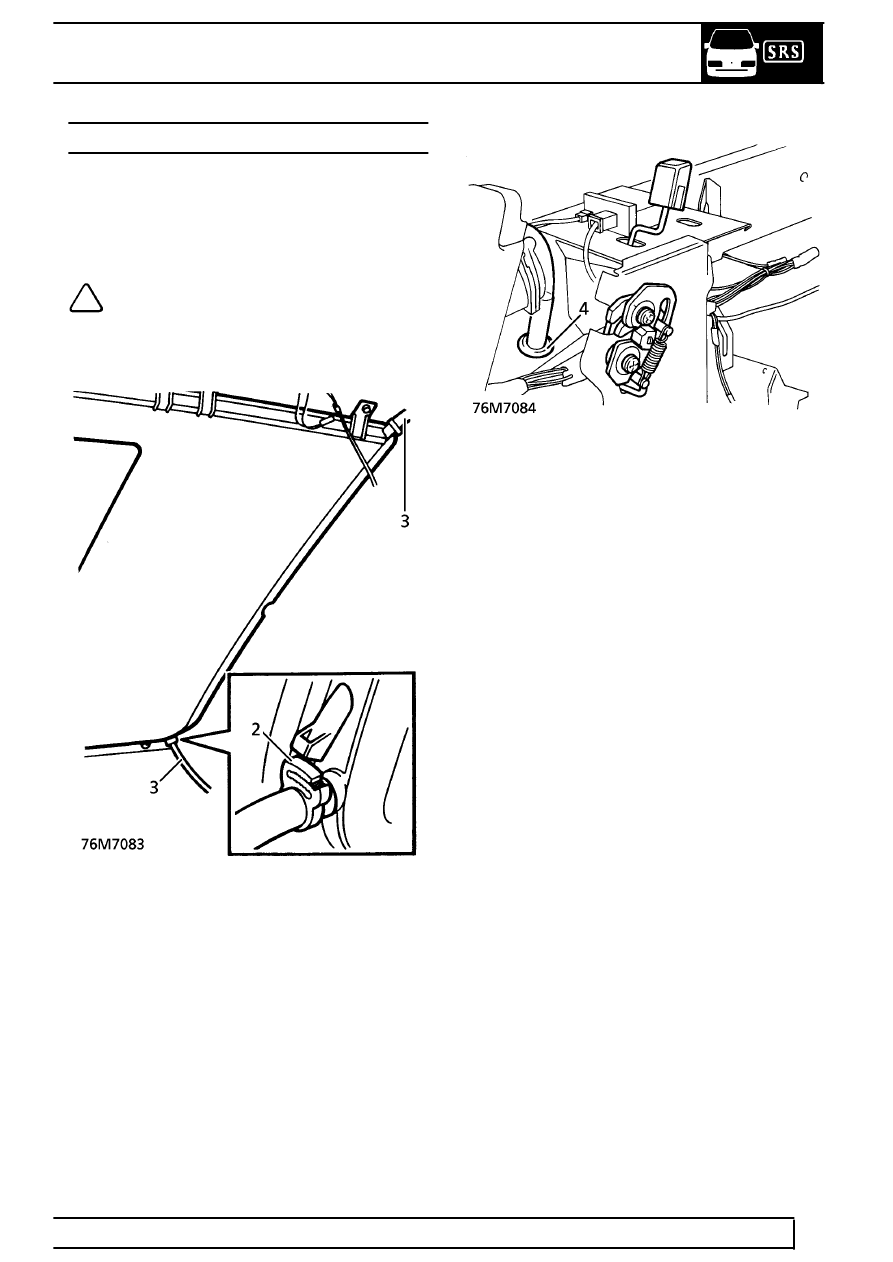

2. Release clip from drain tube.

3. Disconnect drain tube from sunroof.
4. Remove drain tube from wheel arch grommet.

Refit

5. Fit drain tube to sunroof, secure with clip.
6. Fit drain tube through wheel arch grommet.
7. Refit headlining.

See this section.
