BONNET

CHASSIS AND BODY

1

REPAIR

BONNET

Service repair no - 76.16.01

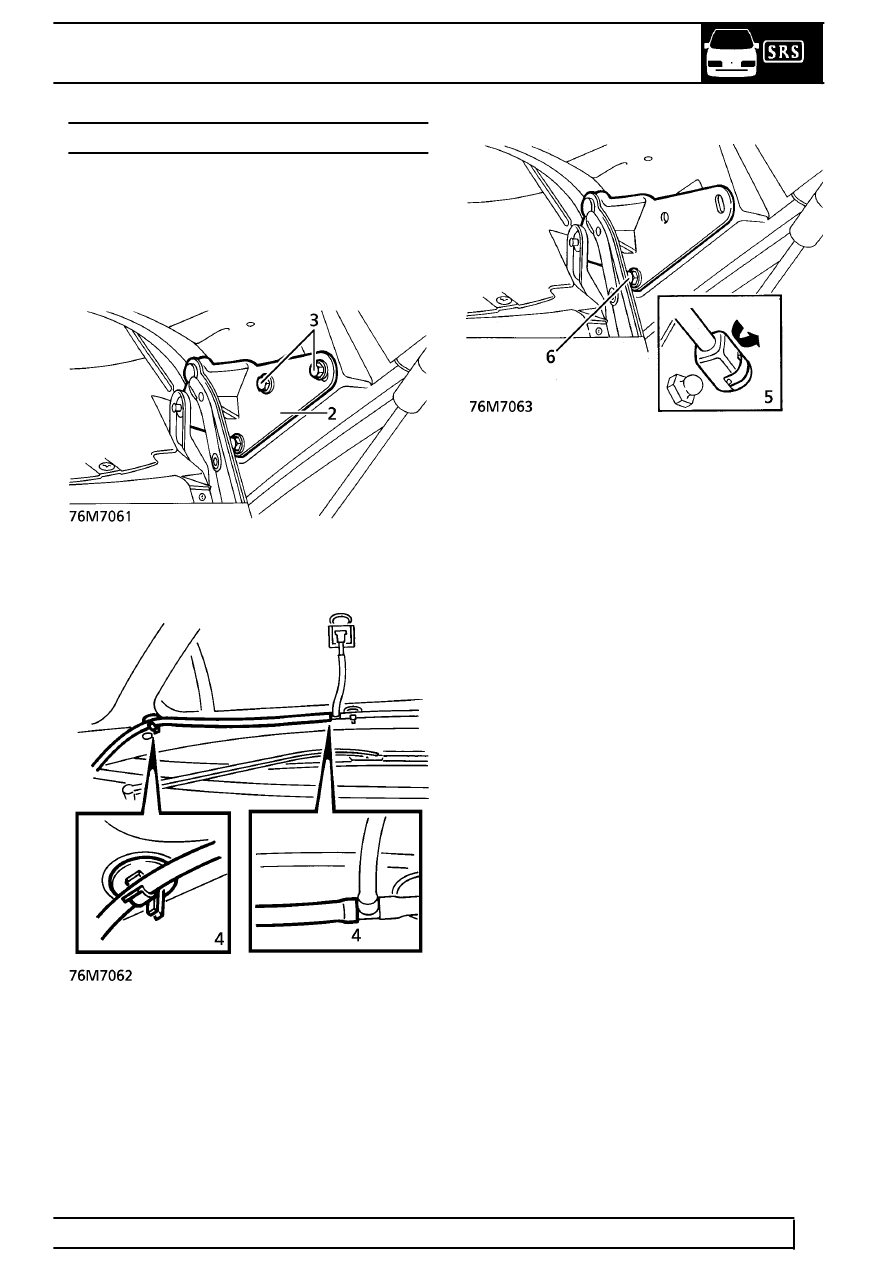

Remove

1. Open bonnet.
2. Mark hinge outlines on bonnet.
3. Remove 2 hinge bolts from each side.

4. Disconnect washer tube at T piece on bonnet,

release tube from clip.

5. With assistance, release bonnet support struts at

lower ends.

6. With assistance, remove 2 remaining hinge bolts

and remove bonnet.

Refit

7. With assistance, fit bonnet. Fit, but do not tighten

bolts.

8. With assistance, connect bonnet support struts.
9. Connect washer tube, secure to clip.

10. Close bonnet, check alignment.
11. Open bonnet, tighten hinge bolts.
12. Close bonnet.
