RUBBING STRIPS & DOOR FINISHERS

CHASSIS AND BODY

45

REPAIR

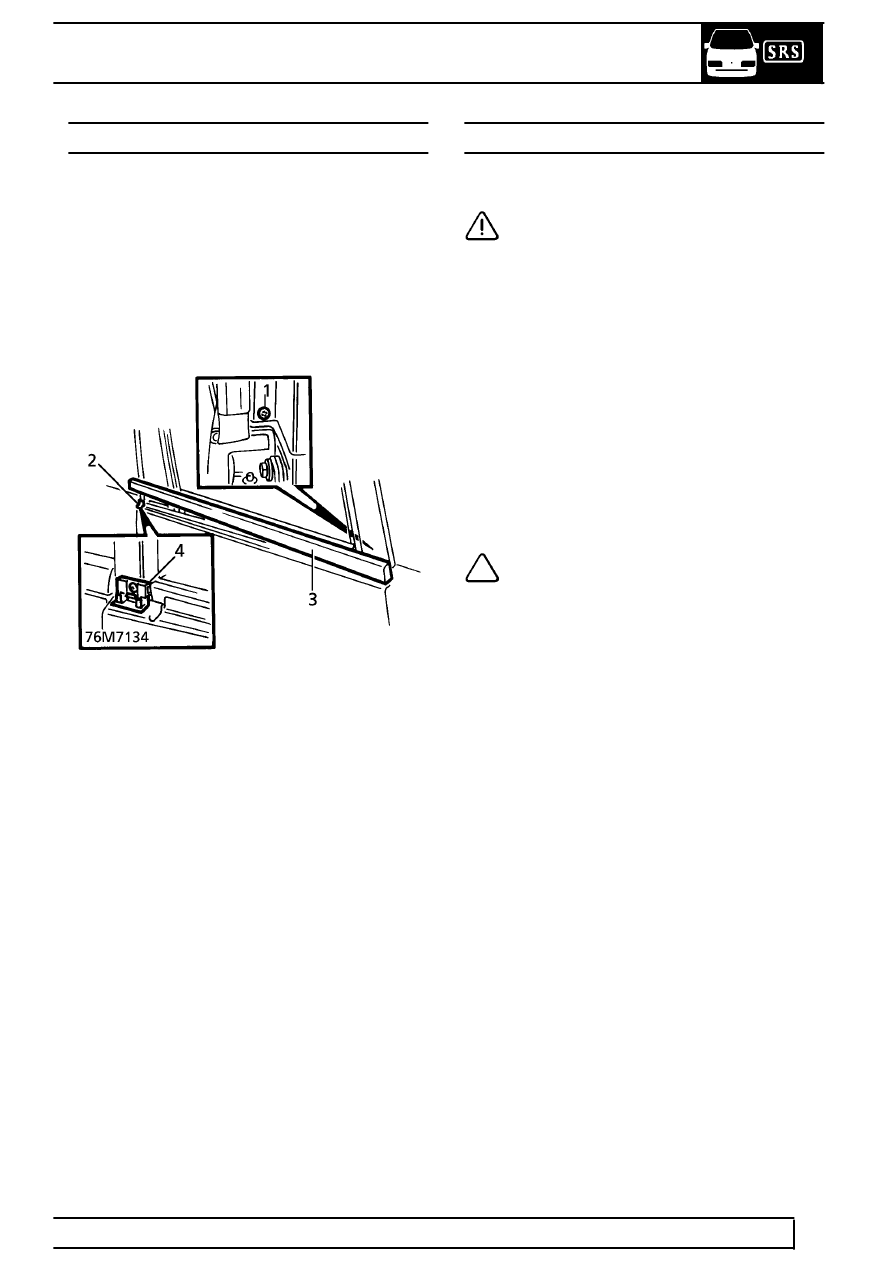

OUTER WAIST SEAL - REAR DOOR

Service repair no - 76.31.54

Remove

1. Remove screw securing seal finisher to forward

edge of door.

2. Release seal finisher from clip at rear edge of

door.

3. Remove seal and finisher assembly.
4. Remove screw and securing clip.

Refit

5. Fit clip to door, secure with screw.
6. Fit seal and finisher assembly to door. Align at

forward edge, secure with screw.

RUBBING STRIPS & DOOR FINISHERS

Remove

CAUTION: When removing exterior trim,
NEVER lever directly against body panels.
Use an approved trim fork. Protect body

panel with suitable material, such as fabric
covered hardboard.

Rubbing Strip - Front Fender

1. Remove relevant wheel arch liner.

See this

section.

2. Remove nut securing forward edge of rubbing

strip.

3. Remove rubbing strip from single clip.

Rubbing Strip - Rear Quarter Panel

4. Release 5 clips securing rubbing strip. Remove

strip.

NOTE: Rearmost clip is unique.

Rubbing Strips - Front & Rear Doors

5. Remove nut securing rear of rubbing strip.
6. Front Door Rubbing Strip: Release 5 clips

securing rubbing strip.

7. Rear Door Rubbing Strip: Release 3 clips

securing rubbing strip.

8. Remove rubbing strips.

Lower Door Finishers

9. Remove screw securing rear of finisher.

10. Front Door Finisher: Release 5 clips securing

rubbing strip.

11. Rear Door Finisher: Release 3 clips securing

rubbing strip.

12. Remove finishers.

Refit

13. Reverse removal procedure.
