PANELS - VENEERED - FASCIA

76

CHASSIS AND BODY

NEW RANGE ROVER

26

REPAIR

74. Position harness to driver’s side carpet.
75. Connect multiplugs to BeCM.
76. Connect multiplugs at base to driver’s side ’A’

post.

77. Position earth wires to ’A’ post stud, fit and

secure captive nut.

78. Fit driver’s side carpet retainer and engage to

clips.

79. Fit seat base trim and secure with trim studs and

screw.

80. Fit seat base fuse box cover.
81. Fit driver’s side lower ’A’ post trim and secure

with screw.

82. Fit steering column.

See STEERING, Repair.

83. Fit radio.

See ELECTRICAL, Repair.

84. Fit centre console.

See this section.

85. Remove tape from heater intake ducts.
86. Engage heater intake seals to scuttle apertures.
87. Fit heater intake housings and secure with

screws.

88. Fit pollen filters to intake housings.
89. Fit wiper motor and linkage.

See WIPERS AND

WASHERS, Repair.

90. Fit scuttle side panel to scuttle and secure with

bolts.

91. Connect heated screen multiplug and engage

multiplug to scuttle side panel bracket.

92. Remove caps from heater matrix pipes.
93. Engage heater matrix grommet to bulkhead

aperture.

94. Connect heater hoses to heater matrix and

secure with clips.

95. Remove caps from air conditioning pipes and

TXV.

96. Lubricate NEW ’O’ ring seals with clean

compressor oil and fit to air conditioning pipes.

97. Connect air conditioning pipes to TXV, position

clamp and fit bolt.

98. Tighten clamp bolt to

6 Nm. (4 lbf.ft)

99. Charge air conditioning system.

See AIR

CONDITIONING, Adjustment.

100. Fill coolant system.

See COOLING SYSTEM,

Repair.

101. Connect both battery terminals, earth lead last.

PANELS - VENEERED - FASCIA

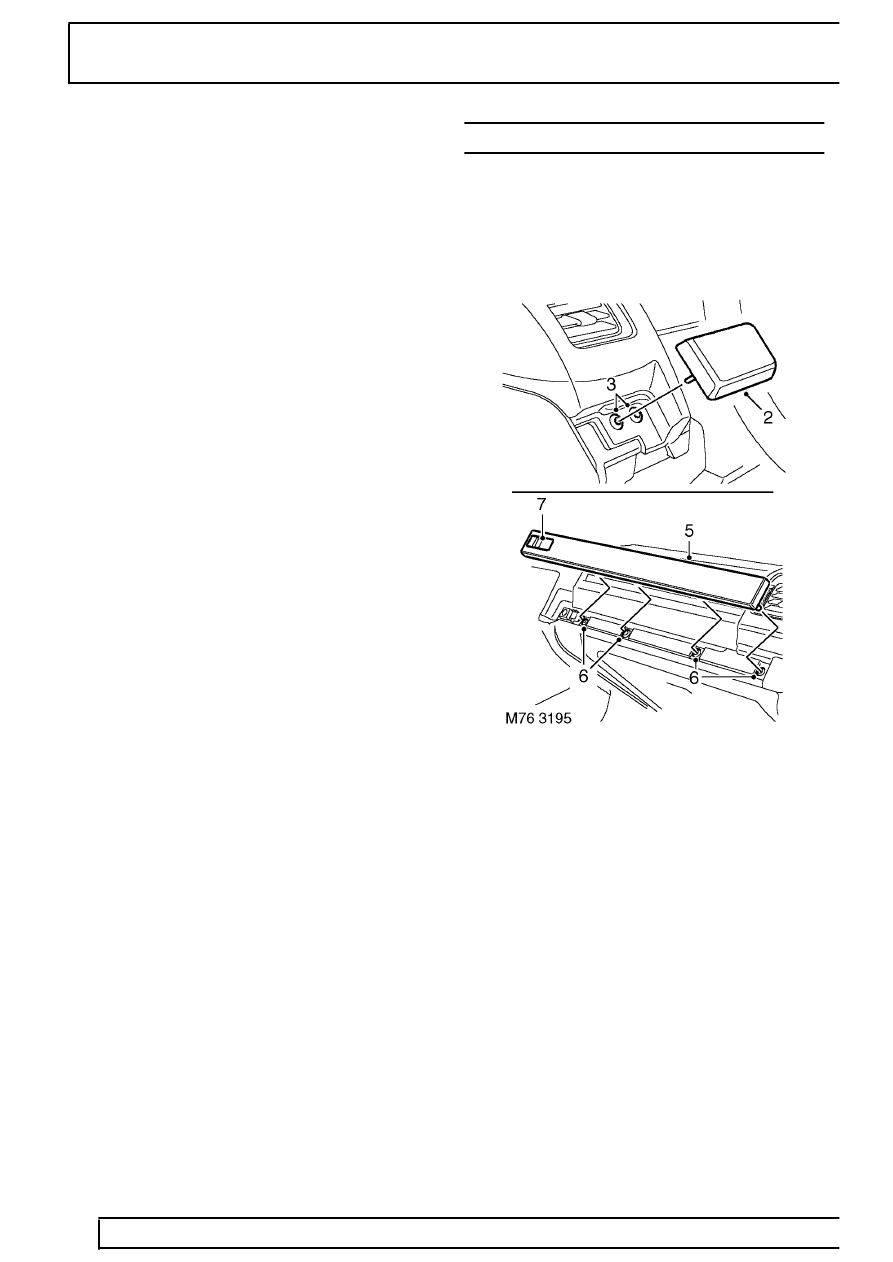

Service repair no - 76.46.24

Remove

1. Drivers side: Remove fascia closing panel.

See

this section.

2. With suitable protection against fascia, carefully

lever veneered panel away from fascia to
release 2 fixing studs.

3. Remove fixing stud inserts.
4. Passenger side: Open glove box.
5. With suitable protection against fascia, carefully

lever veneered panel away from fascia to
release 4 fixings studs.

6. Remove fixing stud inserts.
7. Remove glove box lock bezel from veneered

panel.
