PARKING BRAKE DRUM AND SHOES (page 2 of 2)

70

BRAKES

NEW RANGE ROVER

16

REPAIR

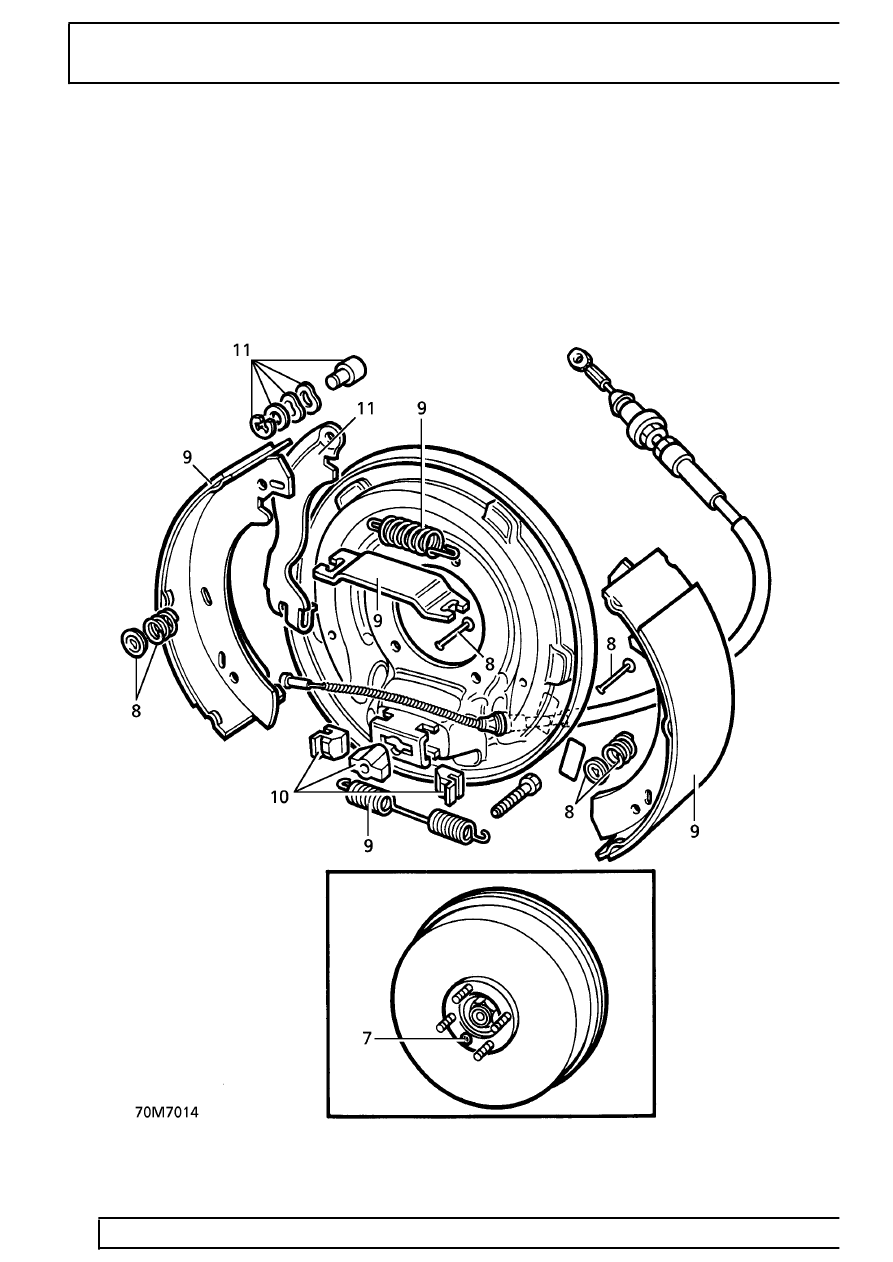

4. Mark propeller shaft flange and brake drum to

aid re-assembly.

5. Raise one rear wheel to allow rotation of

propeller shaft.

6. Remove 4 nuts securing shaft to drum. Release

shaft. Tie aside.

7. Remove screw securing drum to drive flange.

Remove drum.

8. Remove 2 washers, springs and pins retaining

brake shoes to backplate.

9. Remove brake shoe. Collect pull off springs and

abutment plate. Release remaining shoe from
brake cable.

10. Remove adjuster plungers.
11. Remove ’C’ clip securing cable lever to shoe.

Remove flat washer, lever, 2 bellville washers
and pivot pin.

12. Clean components with aerosol brake cleaner.

Allow to dry. Examine components for wear.
Replace as necessary.
