PRESSURE CONSCIOUS REDUCING VALVE (PCRV)

ABS

17

REPAIR

Refit

13. Fit adjuster plungers. Apply grease to cable lever

pivot pin.

14. Fit pivot pin to shoe.
15. Fit 2 bellville washers, cable lever and flat

washer. Secure with ’C’ clip.

16. Fit shoe to brake cable, align to backplate and

adjuster. Secure shoe to back plate with pin,
spring and washer.

17. Fit abutment plate to shoe.
18. Fit pull off springs with remaining shoe. Secure

shoe to backplate with pin, spring and washer.

19. Fit brake drum. Secure with screw.
20. Position propeller shaft to brake drum. Align

marks. Secure with bolts. Tighten to

48 Nm.

(35 lbf.ft)

21. Fit rear propeller shaft guard. Secure with bolts.
22. Adjust park brake.

See Adjustment.

23. Remove support from under rear wheel. Lower

lift.

PRESSURE CONSCIOUS REDUCING VALVE
(PCRV)

Service repair no - 70.25.21

Remove

1. Depressurise braking system.

See this section.

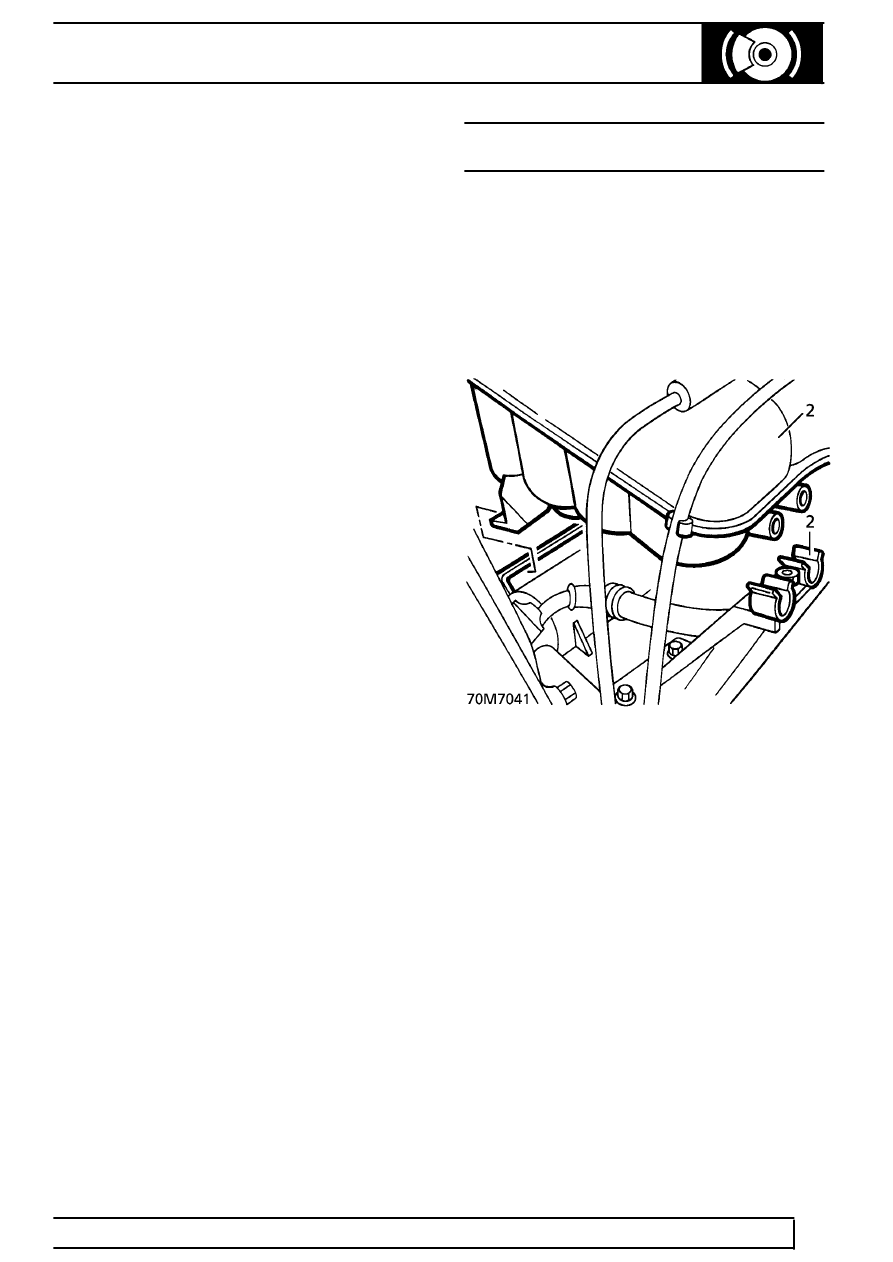

2. RHD Vehicles Only: Release coolant reservoir

from clips and bracket. Place reservoir aside for
access to PCRV.

3. Position cloth beneath PCRV to catch fluid

spillage.

4. Disconnect pipes from PCRV.
