PARKING BRAKE DRUM AND SHOES

ABS

15

REPAIR

CALIPER GUIDE PIN BOOTS

Service repair no - 70.55.32

Remove

1. Remove brake pads.

See this section.

2. Remove remaining bolts securing caliper body to

carrier.

3. Release caliper body from carrier. Tie aside. Do

not strain hydraulic hose.

4. Remove 2 guide pins. Collect boot from each

guide pin.

Check

5. Clean guide pins, bores and boots.
6. Inspect guide pins and bores. Renew guide pins

if scored or excessively corroded.

7. Inspect boots for splits. Replace as necessary.

Refit

NOTE: If new guide pin boots are to be
fitted, lubricate with grease supplied. If
existing boots are to be re-used, lubricate

with Kluber Syntheso ’GLK 1’ grease.

8. Fit guide pins and boots. Ensure boots locate

correctly.

9. Untie caliper body, position to carrier. Fit upper

guide pin bolt. Tighten to

30 Nm. (22 lbf.ft)

10. Fit brake pads.

See this section.

PARKING BRAKE DRUM AND SHOES

Service repair no - 70.45.17 - Brake Drum
Service repair no - 70.45.18 - Brake Shoes

WARNING: Do not use an air line to
remove dust from brake assembly. Dust
from brake linings can be a serious health

risk if inhaled.

Remove

1. Raise vehicle on four post lift.
2. Release hand brake. Raise lift.

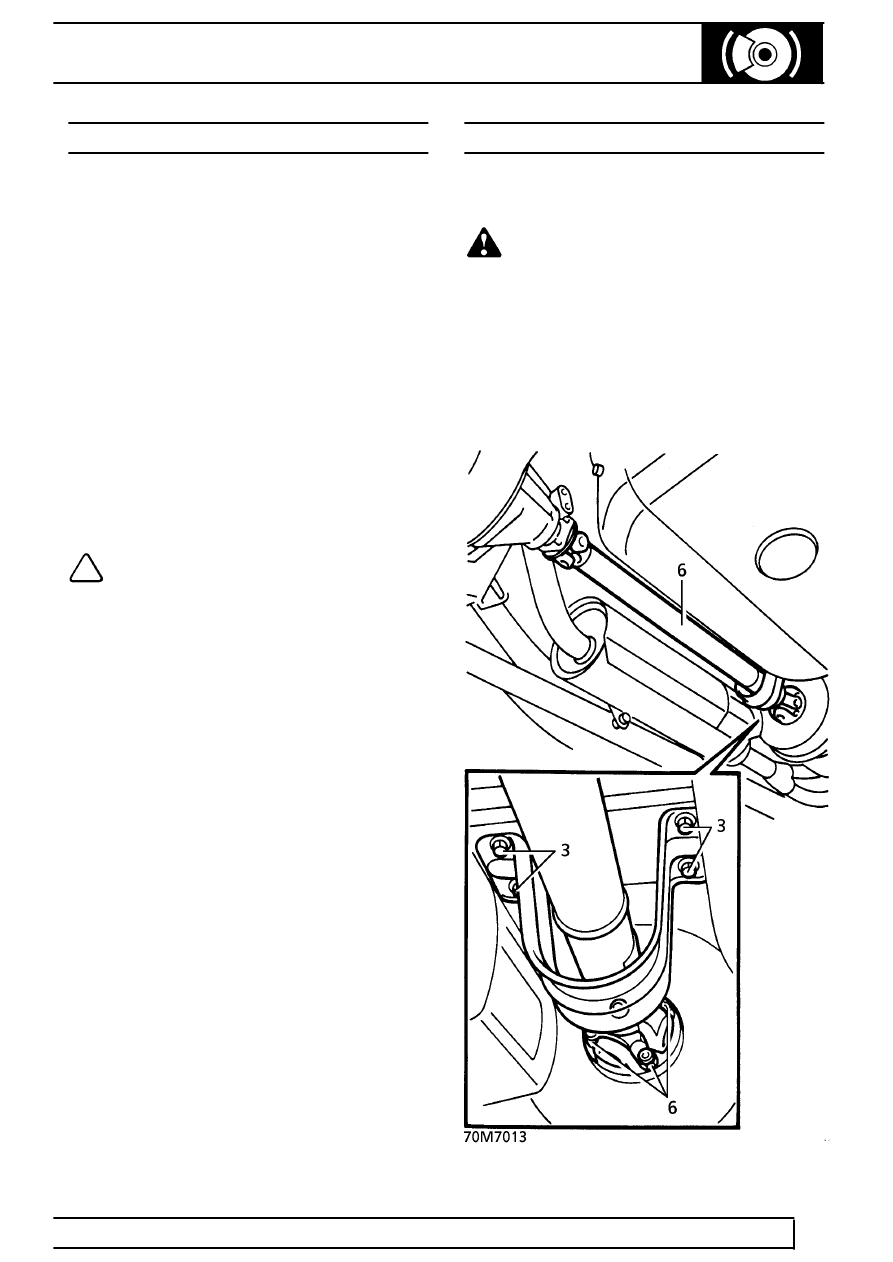

3. Remove 4 bolts securing rear propshaft guard.

Remove guard.
