EVAP CANISTER - LEVS

17

EMISSION CONTROL

NEW RANGE ROVER

4

REPAIR

EVAP CANISTER - LEVS

Service repair no - 17.15.13

Remove

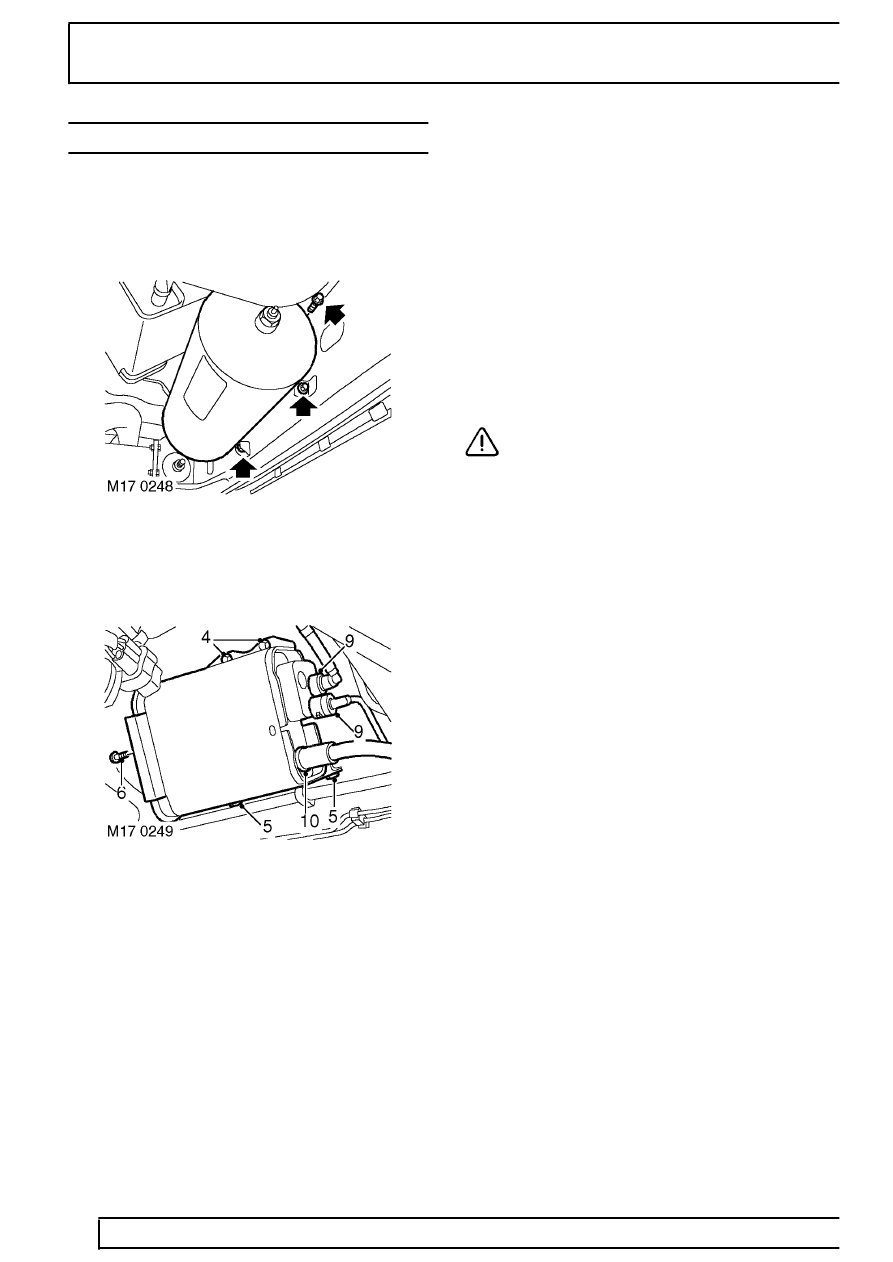

1. Raise vehicle on 4 post ramp.

2. Remove 3 bolts securing air suspension

reservoir to mounting brackets.

3. Release air suspension reservoir and carefully

move aside.

4. Remove 2 bolts securing EVAP canister

mounting bracket to body.

5. Remove 2 nuts securing EVAP canister

mounting bracket to body.

6. Remove bolt securing EVAP canister to

mounting bracket. Collect nut and mounting
bracket.

7. Remove mounting bracket.
8. Position cloth to absorb any fuel spillage.
9. Release purge and tank vent pipes from EVAP

canister.

10. Remove clip securing CVS valve pipe to EVAP

canister.

11. Release pipe from EVAP canister and remove

canister.

CAUTION: Plug the connections.

Refit

12. Remove plugs and ensure all connections are

clean.

13. Connect CVS valve pipe to EVAP canister and

secure with clip.

14. Connect purge and tank vent pipes to EVAP

canister.

15. Position mounting bracket to EVAP canister and

secure with bolt.

16. Position mounting bracket to body and secure

with nuts.

17. Fit and tighten bolts securing mounting bracket

to body.

18. Lower vehicle.
