EVAP CANISTER - PRE-ADVANCED EVAPS

EMISSION CONTROL

1

REPAIR

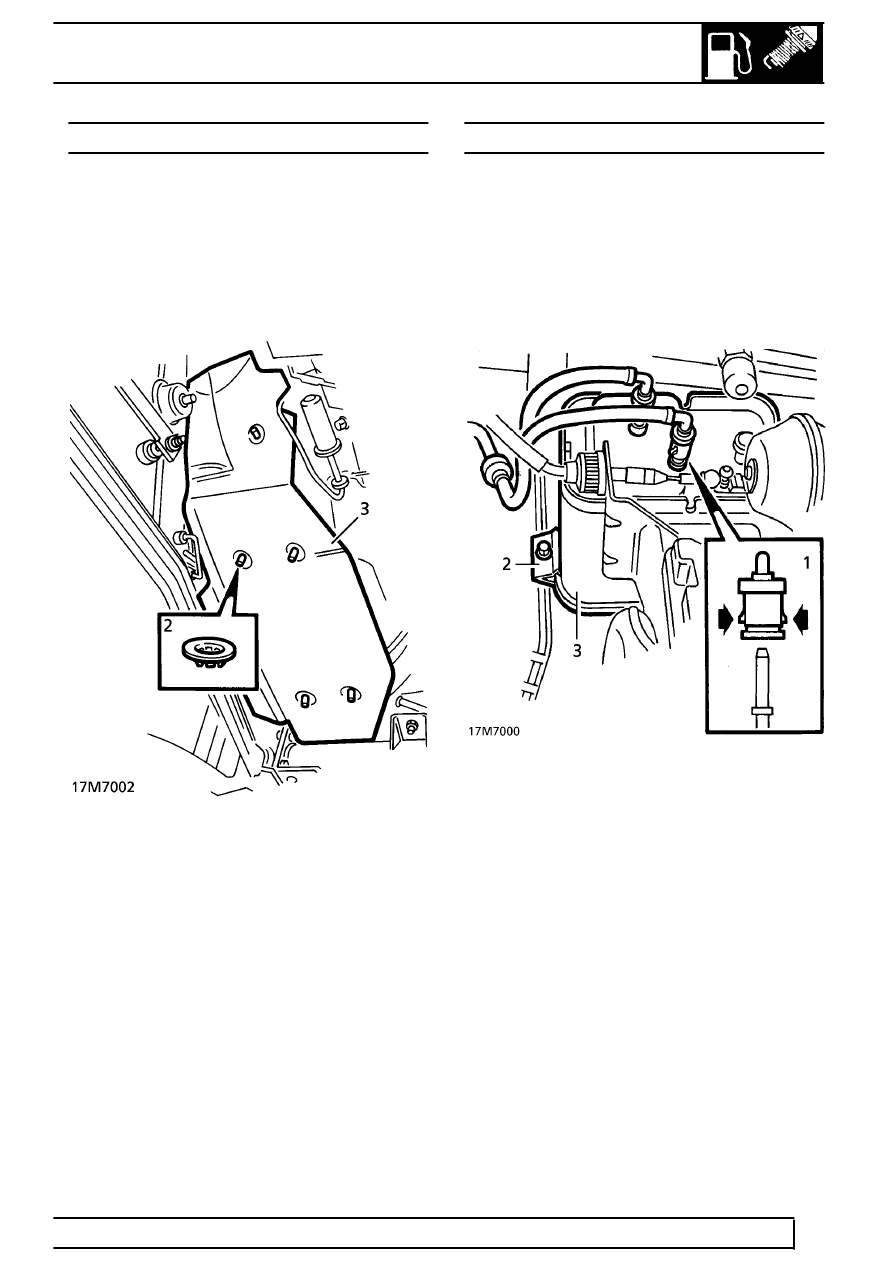

CATALYST HEAT SHIELDS

Service repair no - 17.50.05

Remove

1. Remove exhaust front pipe.

See MANIFOLD

AND EXHAUST SYSTEM, Repair.

2. Remove 5 retaining washers securing heat

shield to floor pan studs.

3. Remove heat shield. Discard retaining washers.

Refit

4. Reverse removal procedure.

EVAP CANISTER - PRE-ADVANCED EVAPS

Service repair no - 17.15.13

Remove

1. Disconnect fuel tank vapour and purge valve

hoses from canister.

2. Remove bolt and clamp plate securing canister

to mounting plate.

3. Remove EVAP canister.

Refit

4. Reverse removal procedure.
