EVAP CANISTER - from 99MY

EMISSION CONTROL

3

REPAIR

EVAP CANISTER - from 99MY

Service repair no - 17.15.13

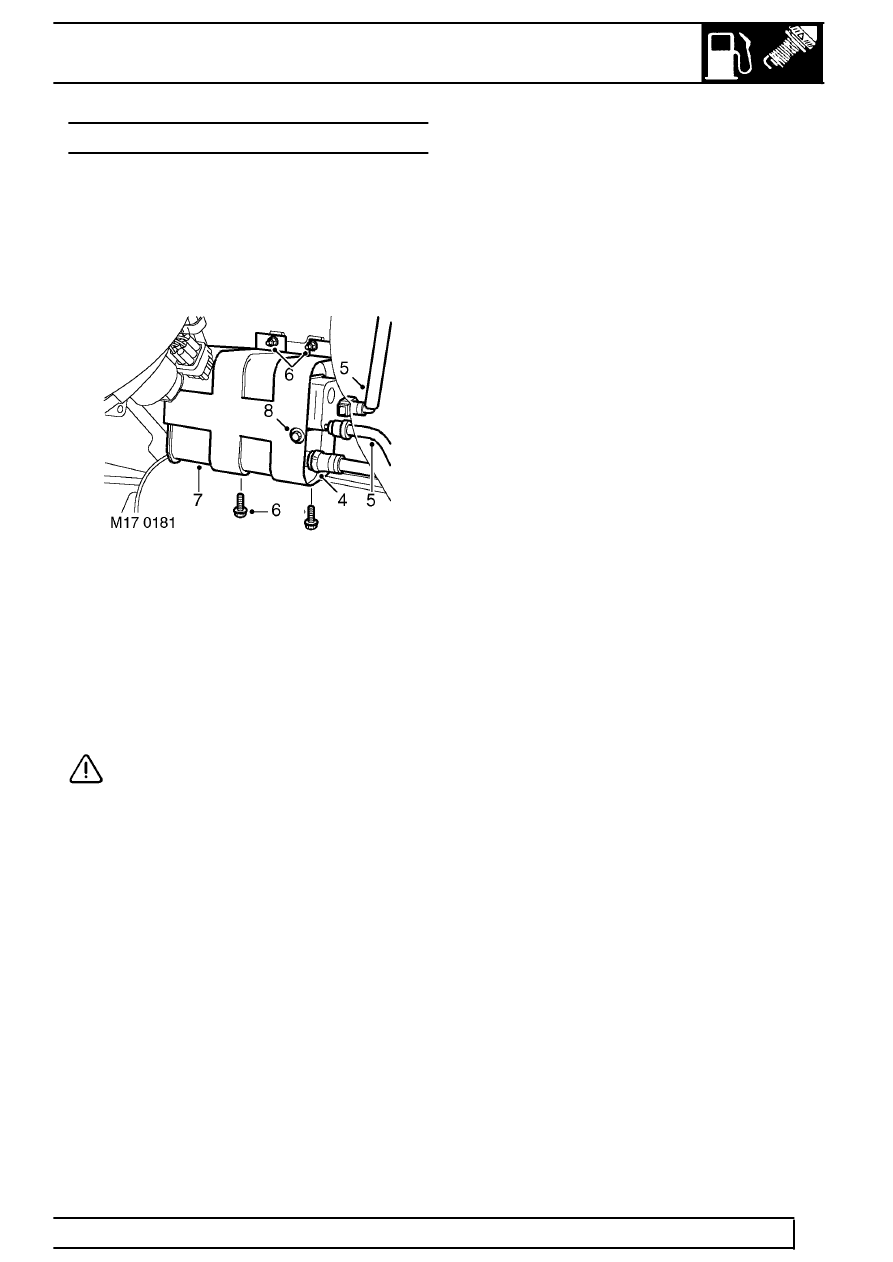

Remove

1. Release fixings and remove battery cover.
2. Disconnect battery earth lead.
3. Raise vehicle on lift.

4. Release clip and disconnect air hose from

canister.

5. Release and remove purge and tank pipes from

canister.

6. Remove 2 nuts and 2 bolts securing EVAP

canister to chassis.

7. Remove EVAP canister.
8. Remove bolt securing bracket to canister and

remove canister.

CAUTION: Plug the connections.

Refit

9. Fit bracket to canister and secure with bolt.

10. Fit canister to chassis and secure with nuts and

bolts.

11. Ensure all connections are clean.
12. Connect purge and tank pipes to canister.
13. Connect air hose to canister and secure hose

with clip.

14. Lower vehicle.
15. Connect battery earth lead.
16. Fit battery cover and secure with fixings.
