VALVES AND TAPPETS

12

ENGINE

NEW RANGE ROVER

30

REPAIR

63. Remove LRT-12-108 from flywheel. Fit plastic

plug.

64. Connect cooling hoses. Secure with clips.
65. Align damper to tensioner. Secure with bolt.
66. Lever tensioner to slack position. Engage drive

belt over alternator pulley.

Vehicles without EGR

67. Using a new ’O’ ring, fit camshaft end cover.

NOTE: Apply Loctite 577 sealant to
threads of LH camshaft end cover bolt.

68. Align harness trunking to cylinder head. Secure

camshaft end cover and harness trunking with
bolts.

All Vehicles

69. Connect No. 4 injector needle lift sensor.
70. Connect leads to glowplugs.
71. Connect ECT sensor and temperature gauge

sensor.

72. Remove plugs. Connect leak-off pipe to No. 1

injector.

73. Remove plug, fit intake hose to turbocharger.

Secure with clip.

74. Position new gasket on exhaust manifold. Fit

turbocharger.

75. Secure with bolts.

45 Nm (33 lbf.ft)

76. Fit exhaust manifold heat shield.

See

MANIFOLD AND EXHAUST SYSTEM, Repair.

77. Fit camshaft cover.

See this section.

78.

Vehicles with EGR: Fit EGR vacuum pump. See
EMISSION CONTROL, Repair.

79. Fit high pressure fuel pipes.

See FUEL

SYSTEM, Repair.

80. Fit fan cowl.

See COOLING SYSTEM, Repair.

81. Reconnect battery negative lead.

VALVES AND TAPPETS

Service repair no - 12.29.59

Remove

1. Remove camshaft.

See this section.

2. Remove inlet manifold.

See MANIFOLD AND

EXHAUST SYSTEM, Repair.

3. Remove exhaust manifold.

See MANIFOLD

AND EXHAUST SYSTEM, Repair.

4. Remove injectors.

See FUEL SYSTEM, Repair.

5. Remove glow plugs.

See FUEL SYSTEM,

Repair.

6. Remove cylinder head.

See this section.

7. Remove tappets and store in their fitted order.

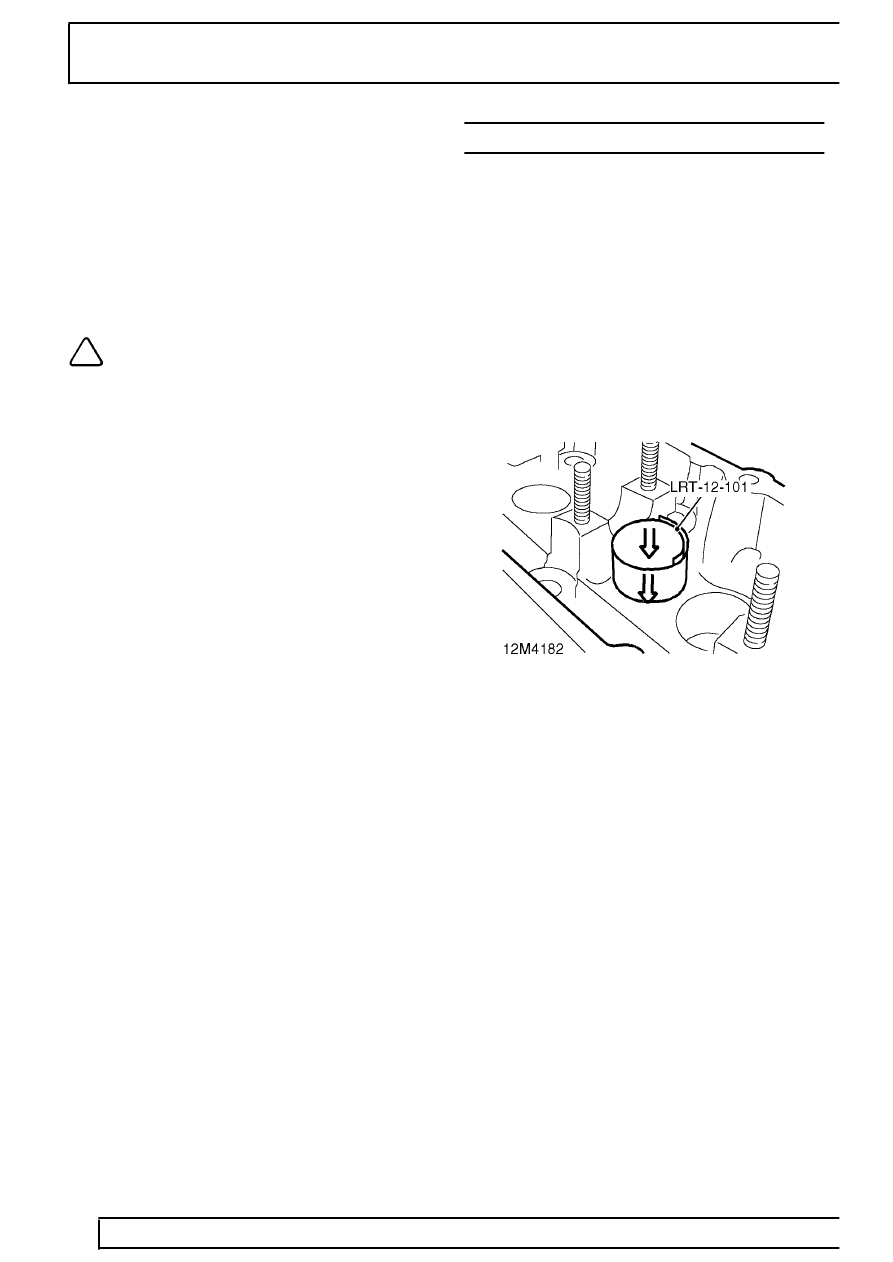

8. Insert protective sleeve LRT-12-101 in tappet

bore.
