CAMSHAFT

BMW DIESEL

21

REPAIR

CAMSHAFT

Service repair no - 12.13.02

Remove

1. Remove camshaft cover.

See this section.

Vehicles with EGR: Remove EGR vacuum
pump.

See EMISSION CONTROL, Repair.

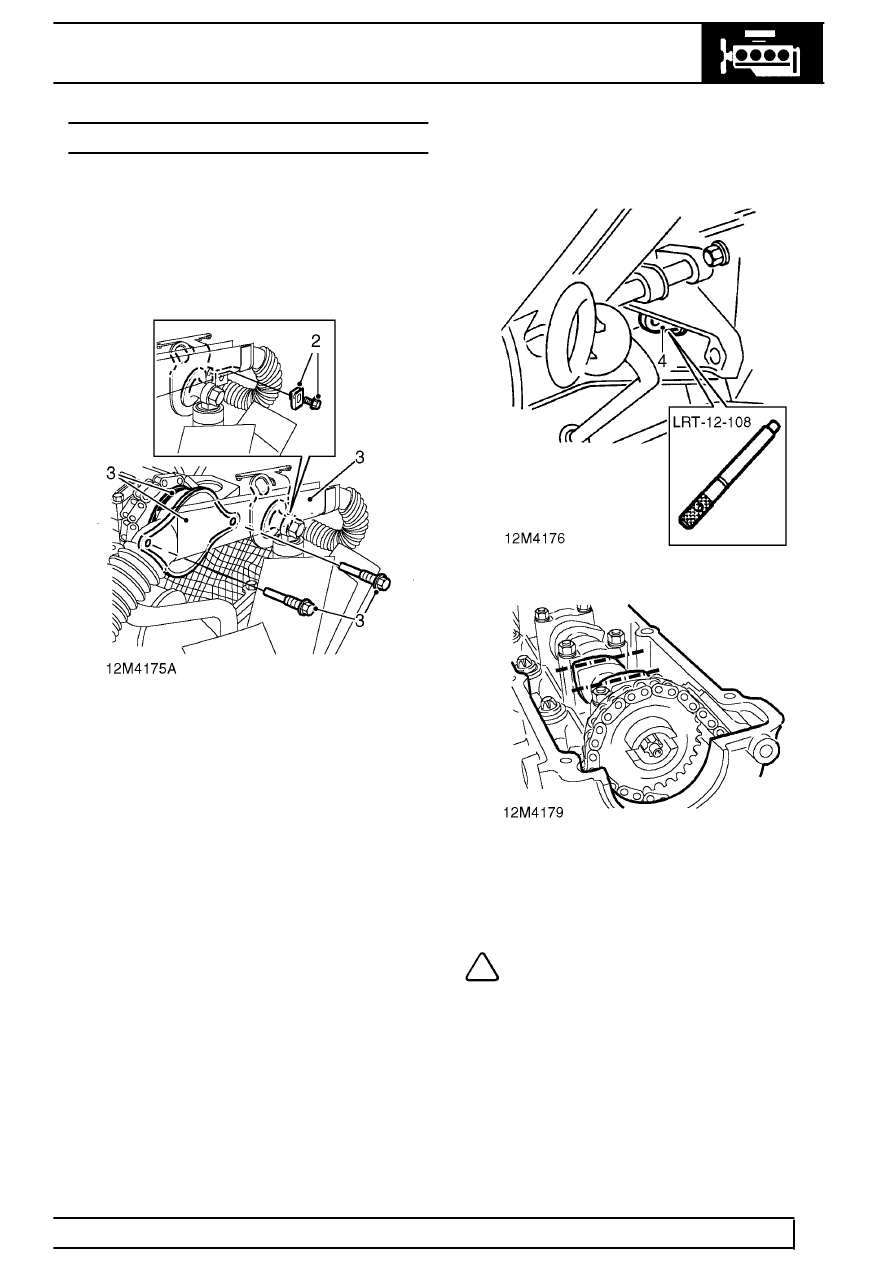

2. Remove bolt securing harness trunking, recover

nut plate.

3.

Vehicles without EGR: Remove 2 bolts securing
camshaft front cover plate, remove cover plate;
remove and discard ’O’ ring. Lay harness
trunking aside.

4. Remove plastic plug from flywheel/drive plate

timing pin access hole.

5. Rotate crankshaft clockwise until No.1 piston is

at top dead centre (TDC) on its compression
stroke. Insert timing pin LRT-12-108 into hole in
flywheel/drive plate.

NOTE: TDC No. 1 is indicated when
camshaft lobes of No. 1 cylinder are
positioned as shown.
