GLOW PLUGS

19

FUEL SYSTEM

NEW RANGE ROVER

6

REPAIR

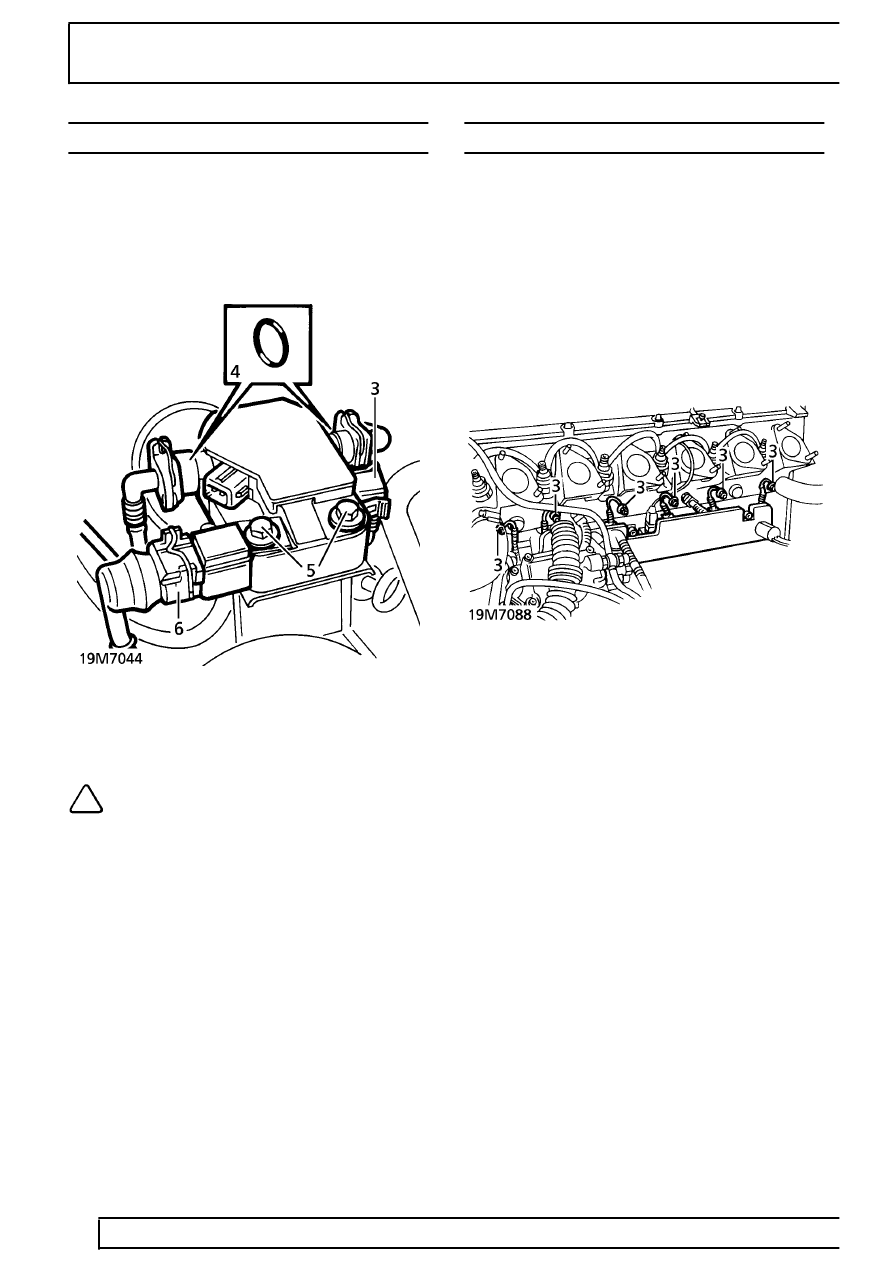

FUEL HEATER/FILTER HEAD

Service repair no - 19.25.20

Remove

1. Disconnect battery negative lead.
2. Remove fuel filter.

See this section.

3. Disconnect multiplug from fuel heater.
4. Disconnect fuel lines from filter head. Remove 2

’O’ rings from each connection and discard.

NOTE: Fuel line connections are of quick
release type. Press retainer, pull fuel line
to remove.

5. Remove 2 bolts securing fuel heater to bracket.
6. Position Manifold Absolute Pressure (MAP)

sensor aside. Remove fuel heater.

Refit

7. Align fuel heater to bracket. Position MAP

sensor.

8. Secure fuel heater and MAP sensor to bracket

with bolts.

9. Fit new ’O’ rings to fuel connections. Lubricate

with diesel fuel.

10. Connect fuel lines and multiplug to fuel heater.
11. Fit fuel filter.

See this section.

12. Reconnect battery negative lead.

GLOW PLUGS

Service repair no - 19.60.31

Remove

1. Disconnect battery negative lead.
2. Remove injector high pressure pipe assembly.

See this section.

3. Remove nuts and disconnect feed wires from

glow plugs.

4. Using a deep 12 mm socket, remove glow plugs.

Refit

5. Ensure glow plug threads and locations in

cylinder head are clean.

6. Fit glow plugs. Tighten to

20Nm (15lbf.ft).

7. Connect feed wires and tighten nuts to

4Nm

(3lbf.ft).

8. Fit injector pipe assembly.

See this section.

9. Reconnect battery negative lead.
