Blade - wiper - headlamp

WIPERS AND WASHERS

REPAIRS

84-7

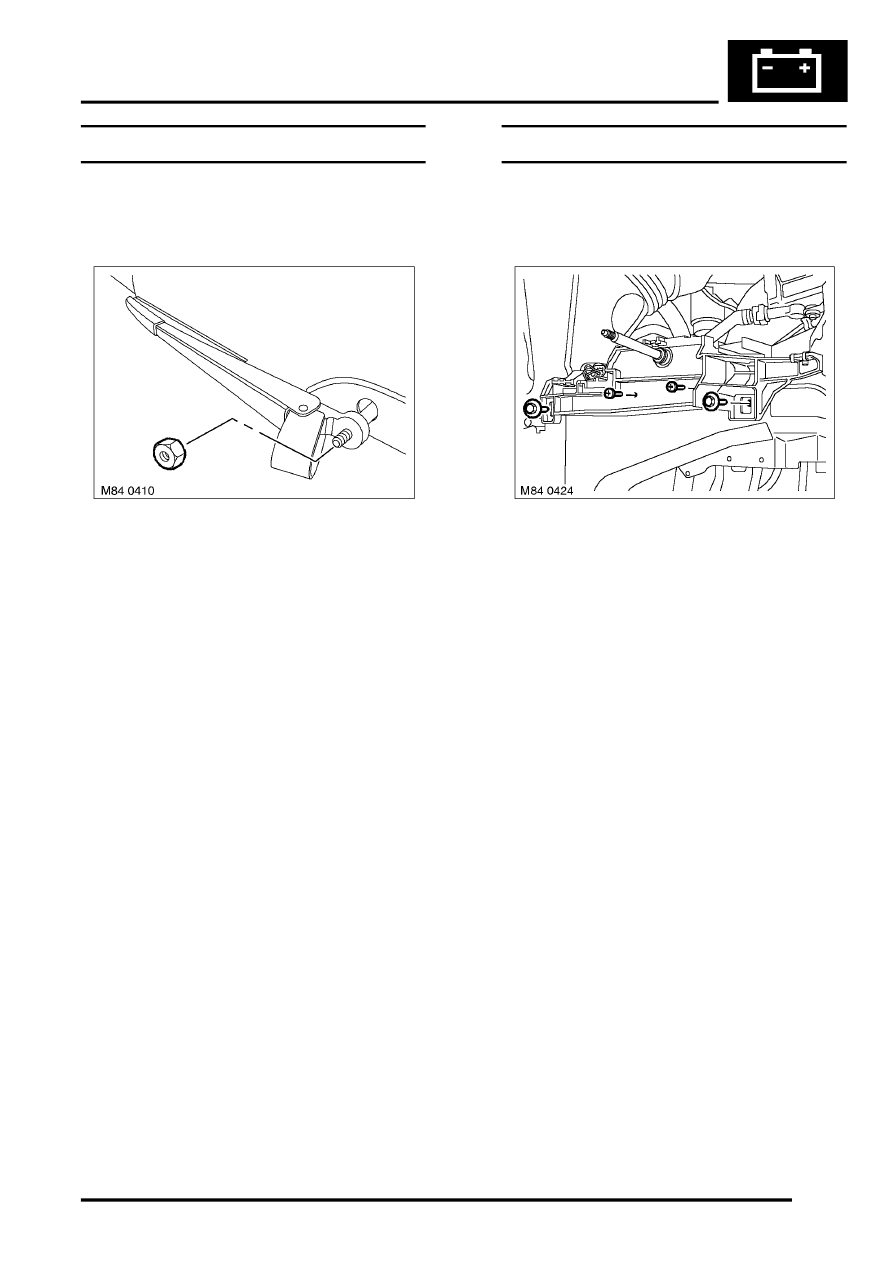

Arm - wiper - headlamp

$% 84.25.02

Remove

1. Raise nut cover, remove nut and release wiper

arm.

Refit

1. Fit wiper arm to spindle, align blade to glass

and tighten nut to 6 Nm (4.4 lbf.ft).

2. Fit wiper arm fixing cover.

Blade - wiper - headlamp

$% 84.25.06

Remove

1. Remove pin securing headlamp wiper blade

and release blade from wiper arm.

Refit

1. Fit wiper blade to wiper arm and secure with

pin.
