Steering wheel (page 2 of 2)

STEERING

REPAIRS

57-35

4. RHD vehicles:With the wheels in the straight

ahead position, the bottom timing mark on the
steering column must be aligned with the
steering wheel mark, see illustration above.

NOTE: The steering column timing marks are
105

°

 apart.

LHD vehicles

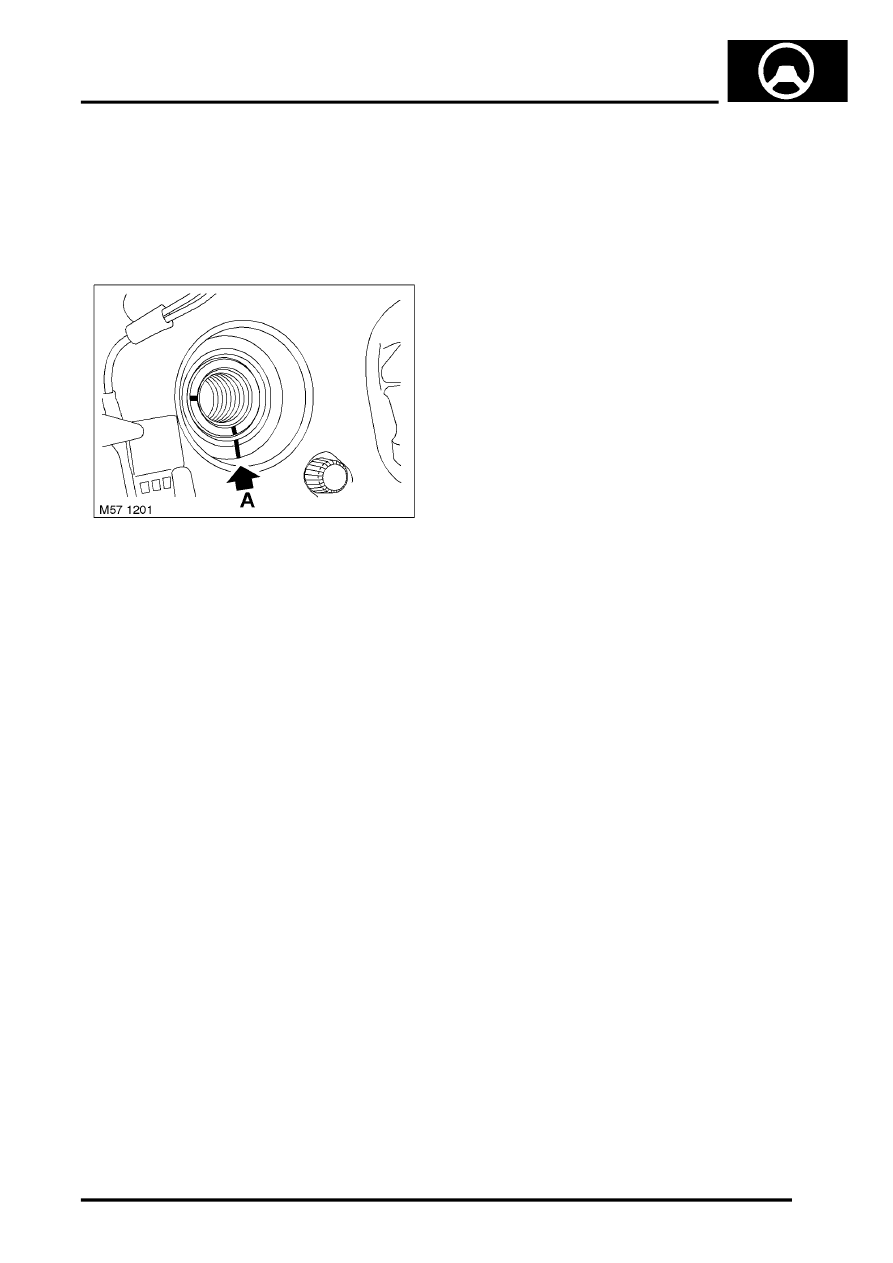

5. LHD vehicles:With the wheels in the straight

ahead position, the bottom timing mark on the
steering column must be aligned with the
steering wheel mark, see illustration above.

NOTE: The steering column timing marks are
105

°

 apart.

6. Note wheel to column alignment marks and

remove steering wheel.

NOTE: Do not carry out further dismantling if
component is removed for access only.

7. Models with heated steering wheel: Release

multiplugs from clips on steering wheel and
ECU, disconnect multiplug and remove the
heated steering wheel ECU.

8. Remove 4 screws securing steering wheel trim

and remove trim pieces.

9. Remove airbag retainers.

Refit

1. Fit airbag retainers.
2. Fit trim and secure with screws.
3. Models with heated steering wheel: Position

heated steering wheel ECU, connect multiplug
and fit ECU into location. Fit multiplugs into
clips.

4. Ensure road wheels are straight ahead and

rotary coupler is locked in correct position.

5. Carefully fit steering wheel, engage coupler

and align to column.

6. Fit steering wheel retaining bolt and tighten to

63 Nm (46 lbf.ft).

7. Models with heated steering wheel: Connect

multiplug to rotary coupler.

8. Fit drivers airbag.

 +

 RESTRAINT SYSTEMS, REPAIRS,

Airbag module - steering wheel.
