Power steering rack - left hand drive - Td6 (page 3 of 3)

STEERING

REPAIRS

57-9

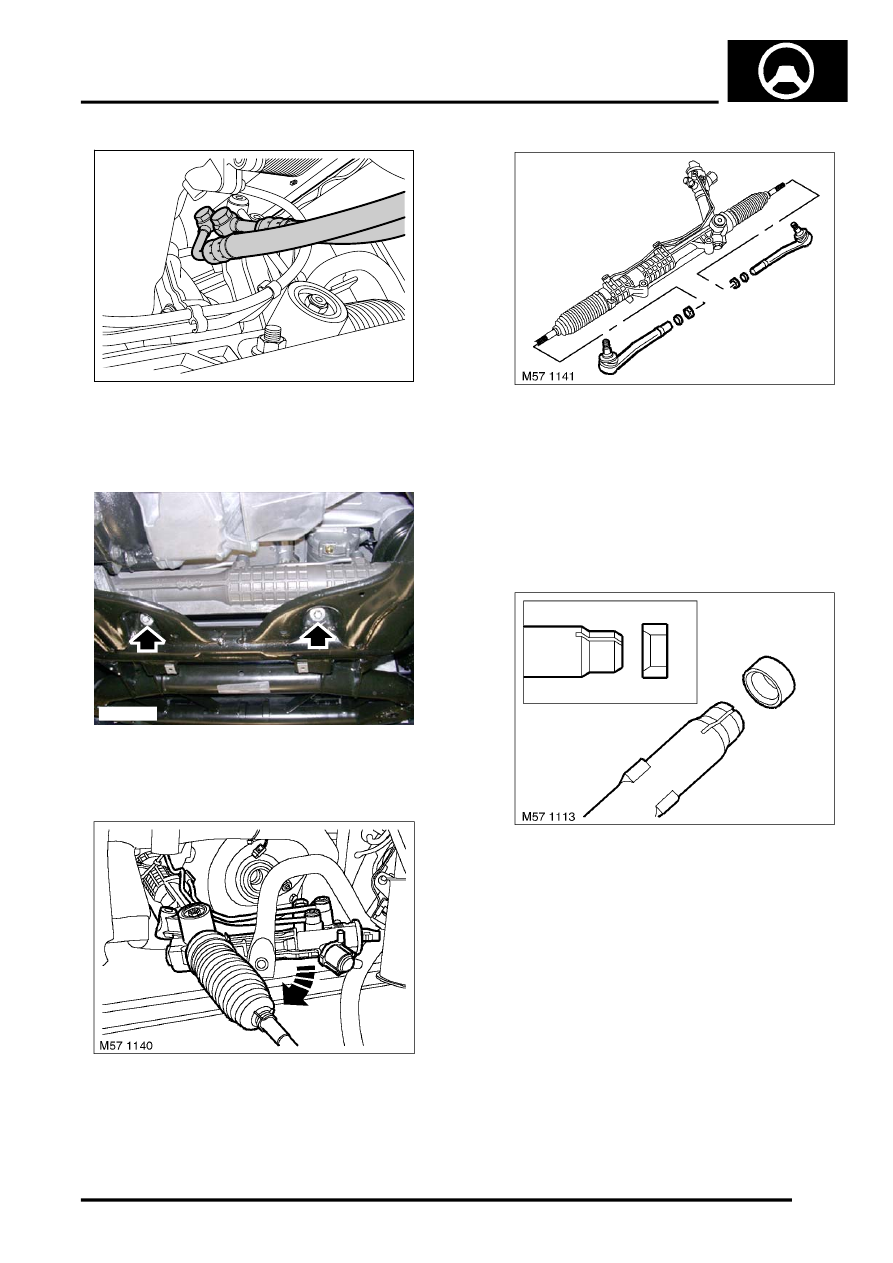

21. Note orientation, remove banjo bolts securing

fluid feed and return hoses to PAS rack and
discard sealing washers.

22. Remove 2 bolts and 2 nuts securing PAS rack,

discard nuts and bolts.

23. With assistance, carefully release and rotate

PAS rack. Remove rack from LH side.

24. Loosen track rod end locknuts.
25. Remove track rod ends, note the number of

turns for refit.

26. Remove and discard locking rings.
27. Remove locking nuts.

Refit

1. Fit locking nuts to track rods.

2. Fit locking rings to track rods, ensure taper

faces track rod end.

3. Fit track rod ends to track rods the number of

turns noted on removal.

4. Fit PAS rack, tighten new bolts and nuts to 100

Nm (74 lbf.ft), then tighten a further 90

°

.

5. Secure vacuum hose to PAS rack.
6. Clean fluid hoses and mating faces.
7. Using new sealing washers, fit PAS hoses and

tighten M16 banjo bolt to 40 Nm (30 lbf.ft) and
M14 banjo bolt to 36 Nm (26 lbf.ft).

8. Connect multiplug to PAS rack pinion sensor.

M57 1138

M57 1139
