STEERING

57-32

REPAIRS

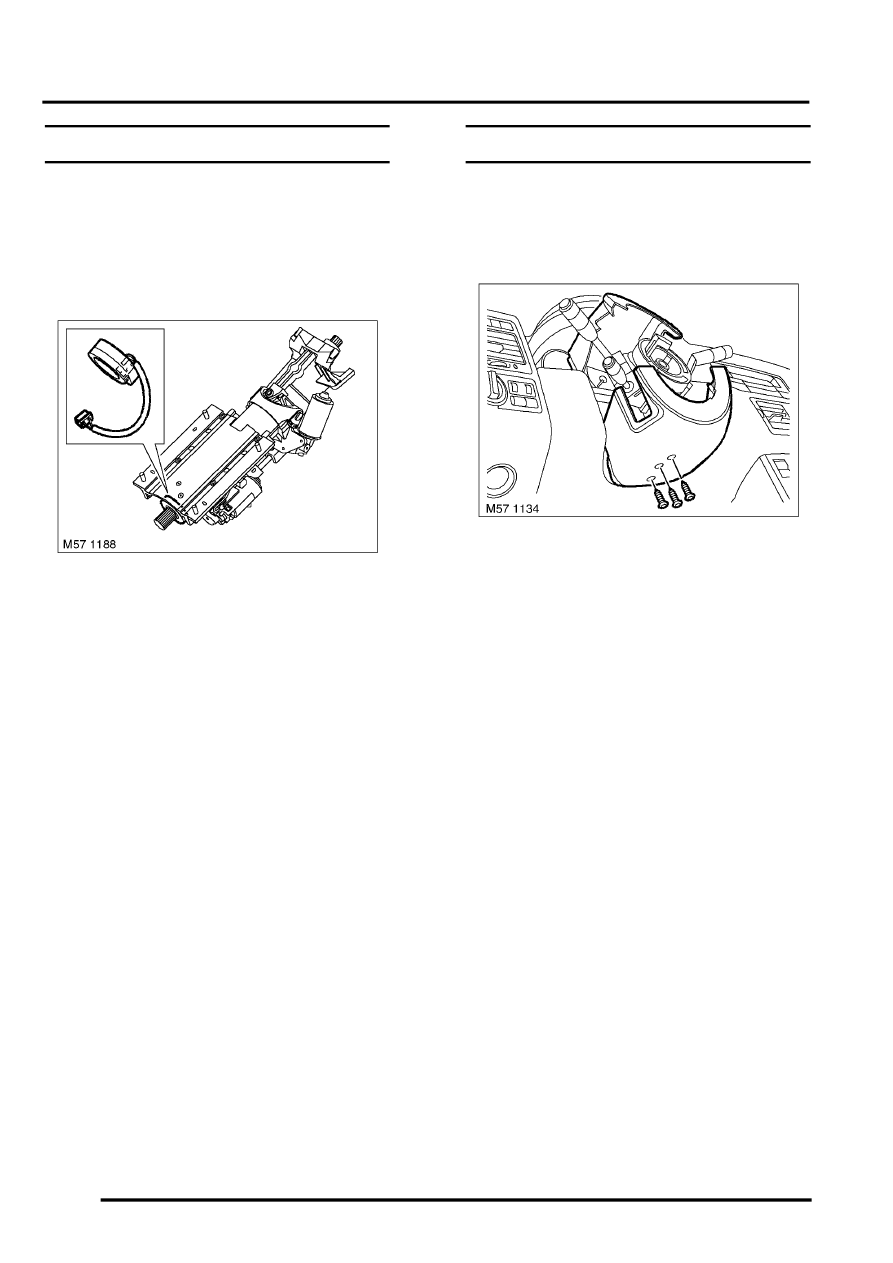

Sensor- steering angle/column

$% 57.40.02

Remove

1. Remove steering column assembly.



 +

 STEERING, REPAIRS, Column

assembly - inner & outer.

2. Release steering angle sensor from retaining

clip and remove from shaft.

Refit

1. Position steering angle sensor to shaft and

secure to retaining clip.

NOTE: Make sure the steering angle sensor is
correctly aligned to the steering shaft.

2. Fit steering column assembly.



 +

 STEERING, REPAIRS, Column

assembly - inner & outer.

3. Testbook/T4 must be used to initiate a new

steering angle sensor. The initiation procedure
can be found in Testbook/T4 by selecting the
following icons.

l

System diagnosis

l

ABS

l

Vehicle maintenance

Nacelle - column - complete

$% 57.40.29

Remove

1. Fully extend the steering column for access.

2. Remove 3 Torx screws securing steering

column nacelle.

Steering wheel removed from graphic for
illustration purposes only.

3. Release nacelle from clips securing assembly

to column extension gaiter

4. Remove steering column nacelle.

Refit

1. Push steering column extension gaiter fully

forwards and fit lower half of nacelle.

2. Fit and tighten the 2 T25 Torx screws.

Ensure the lower half of nacelle does not
foul the steering wheel.

3. Fit upper half of nacelle and ensure that clips

engage with lower half.

4. Secure upper half of nacelle with T20 Torx

screw.

5. Fit and secure steering column extension gaiter

to nacelle.

Ensure the nacelle does not foul the
steering wheel.
