Tie rod

REAR SUSPENSION

64-14

REPAIRS

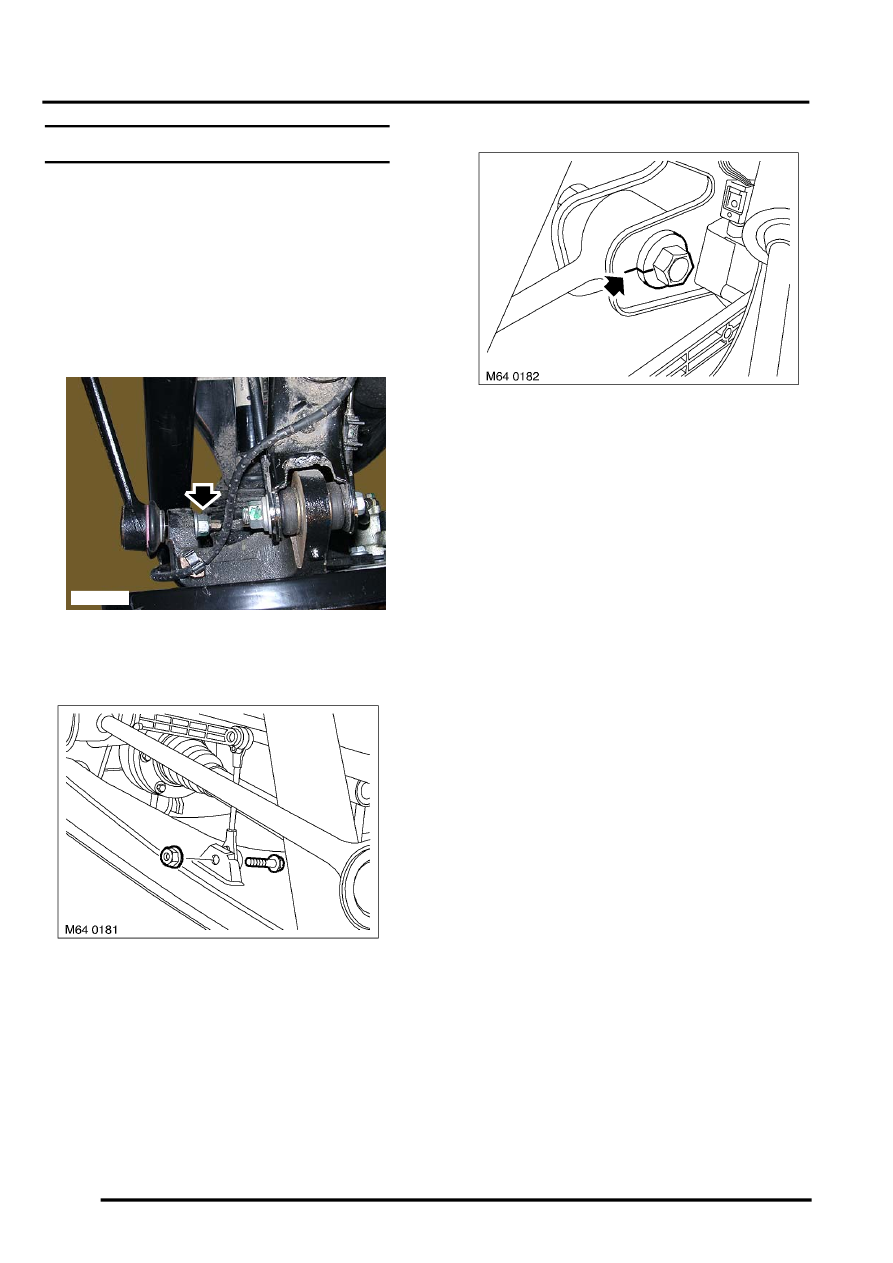

Tie rod

$% 64.35.09

Remove

1. Raise rear of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

2. Remove road wheel.

3. Restrain ball pin and remove nut securing tie

rod to hub.

4. Remove nut and bolt securing sensor link to

lower arm.

5. Reference mark eccentric in relationship to

subframe.

6. Remove bolt securing tie rod to subframe.

Discard bolt.

7. Collect special washer.
8. Remove tie rod.

Refit

1. Clean ball pin and mating face in hub.
2. Fit tie rod, new bolt, special washer and nut.

Align reference marks and lightly tighten bolt.

3. Fit nut to tie rod ball joint and tighten to 165 Nm

(121 lbf.ft).

4. Align height sensor link to lower arm, fit nut and

bolt and tighten to 19 Nm (14 lbf.ft).

CAUTION: Ensure height sensor arm is
pointing outwards.

5. Fit road wheel and tighten nuts to 140 Nm (103

lbf.ft).

6. Remove stands and lower vehicle.
7. Check wheel alignment.
8. Tighten bolt securing tie rod subframe to 165

Nm (121 lbf.ft).

M64 0180
