Bushes - rear subframe (page 3 of 4)

REAR SUSPENSION

REPAIRS

64-23

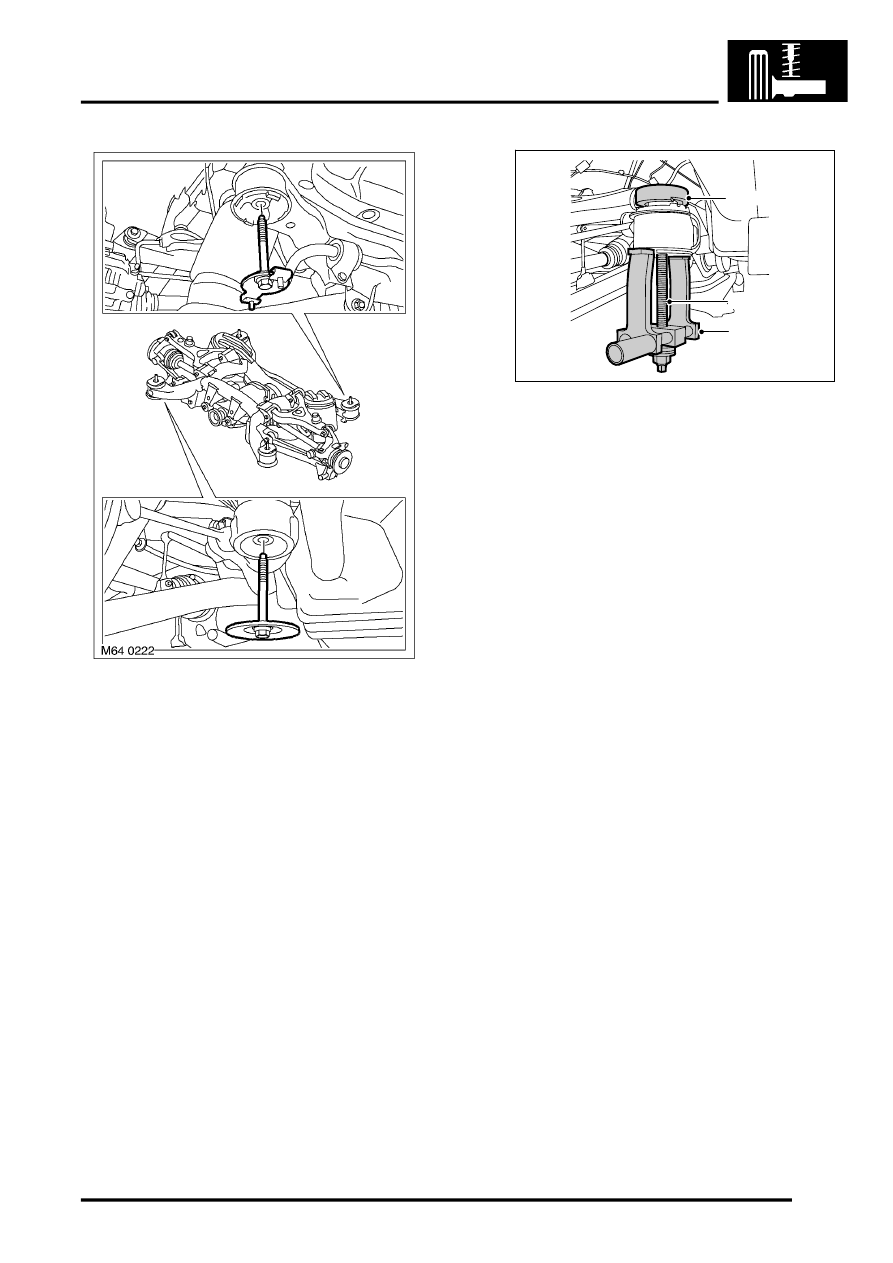

14. Remove 2 diagonally opposite sub-frame

mounting bolts, collect cup washer and exhaust
mounting bracket. Fit cup washer and mounting
bracket to damper mounting bolts. Use
damper bolts as slaves to support sub-
frame.

15. Fit and finger tighten bolts to subframe.

Engage bolts a minimum 16 mm.

16. Remove the 2 remaining sub-frame bolts.
17. Lower sub-frame for access to bushes.
18. Collect slotted spacers from mountings.
19. Note fitted position of bush and paint mark sub-

frame.

20. AssembleLRT-51-024/7.
21. Fit remover LRT-51-024/8  to bush, position

LRT-51-024/7 to sub-frame. Fit draw bar LRT-
51-024/11 to LRT- 51-024/8, align tools and
remove bush.

Refit

1. Clean bush locations and mating faces.
2. Apply rubber lubricant to new bush and bore.

M64 0223

LTR-51-024/11

LTR-51-024/7

LTR-51-024/8
