Bushes - rear subframe (page 2 of 4)

REAR SUSPENSION

64-22

REPAIRS

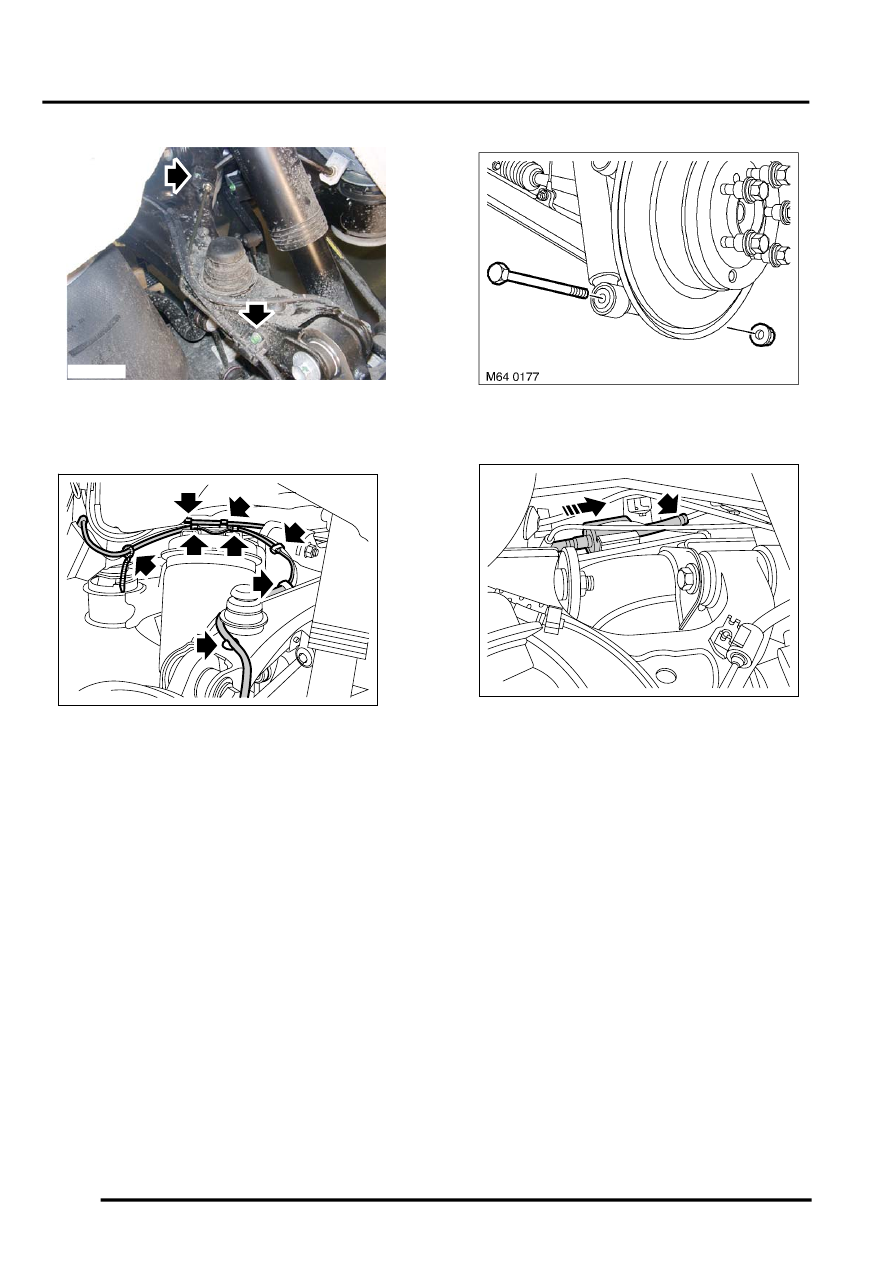

7. Remove Allen screws securing brake pipe clips

to upper arms.

8. Release clips securing ABS and brake pad

wear sensor leads to upper arms and body.

9. Release clips securing air suspension pipes to

body.

10. Position jacks to support lower arms.

CAUTION: Do not allow suspension arm to
hang unsupported on air spring.

11. Remove bolts securing dampers to lower arms.

12. Release fuel burning heater (FBH), fuel pump

from rubber mounting.

13. Position jack to support rear sub-frame.
