Arm assembly - upper (page 2 of 2)

REAR SUSPENSION

64-20

REPAIRS

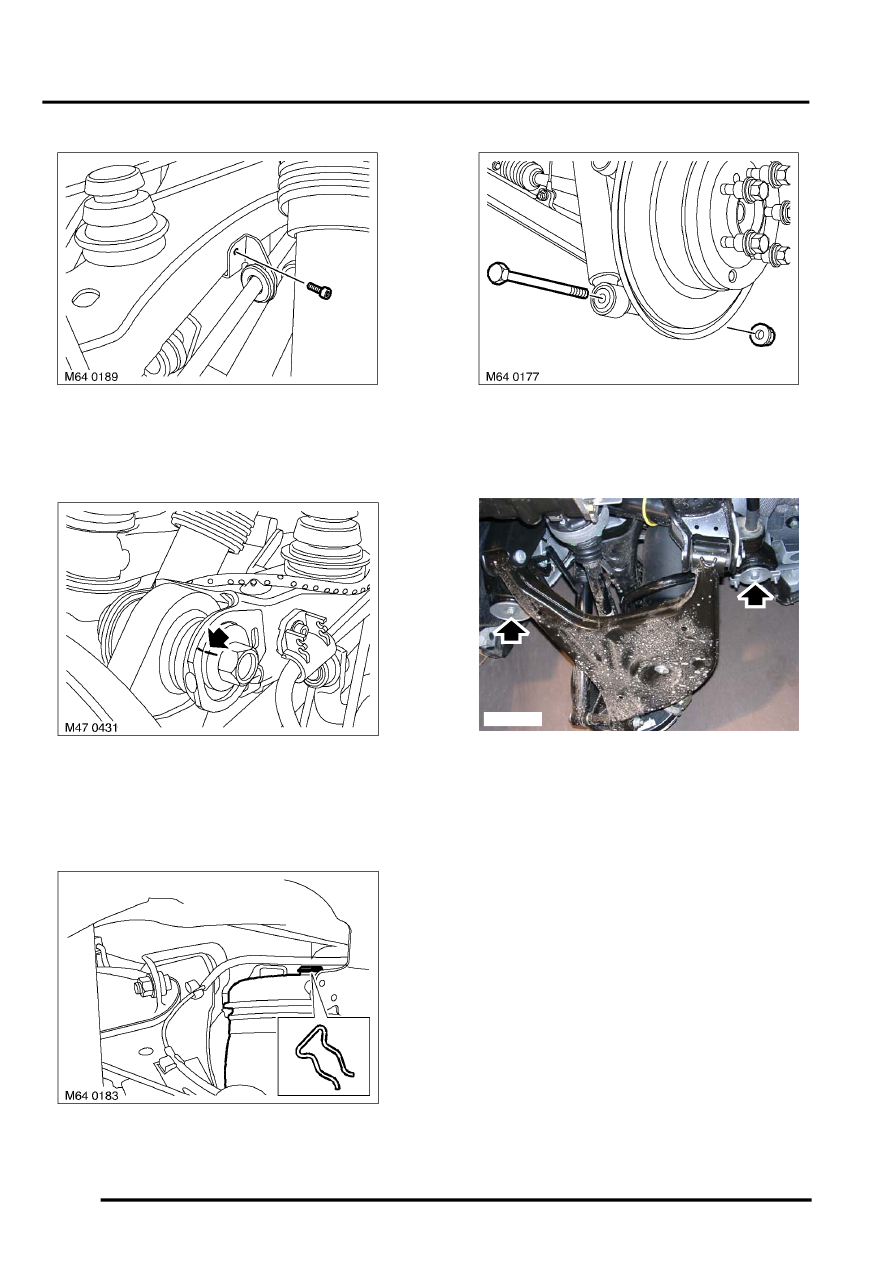

7. Remove Allen screw securing hand brake

cable bracket.

8. Position jack to support the lower arm.

9. Reference mark eccentric in relationship to

upper arm.

10. Remove and discard nut and bolt securing hub

to upper arm. Release hub from arm.

11. Remove clip from air spring upper mounting.

12. Remove bolt securing damper to lower arm.
13. Release damper from lower arm.
14. Support weight of subframe assembly on a jack

15. Remove 2 bolts securing subframe to body.
16. Lower subframe approximately 75 mm for

access to bolts securing upper arm to
subframe.

17. Remove washer from top of each subframe

bush.

M64 0190
