Arm assembly - upper

REAR SUSPENSION

REPAIRS

64-19

7. Align damper to lower arm, fit through bolt and

tighten to 110 Nm (81 lbf.ft).

8. Tighten bolts securing lower arm to subframe to

165 Nm (121 lbf.ft).

9. Pressurise suspension.

 +

 REAR SUSPENSION,

ADJUSTMENTS, Suspension - depressurise
and repressurise.

10. Align height sensor link to lower arm, fit nut and

bolt and tighten to 19 Nm (14 lbf.ft).

11. Fit anti-roll bar link.

 +

 REAR SUSPENSION, REPAIRS, Link

- anti roll bar.

12. Remove stands and lower vehicle.

Arm assembly - upper

$% 64.35.60

Do not depressurise air suspension system before
raising vehicle

Remove

1. Remove exhaust system.

 +

 MANIFOLD AND EXHAUST SYSTEM

- Td6, REPAIR, Exhaust system and
mountings.

2. Raise rear of vehicle and support under body.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

3. Remove road wheel.
4. Depressurise rear suspension.

 +

 REAR SUSPENSION,

ADJUSTMENTS, Suspension - depressurise
and repressurise.

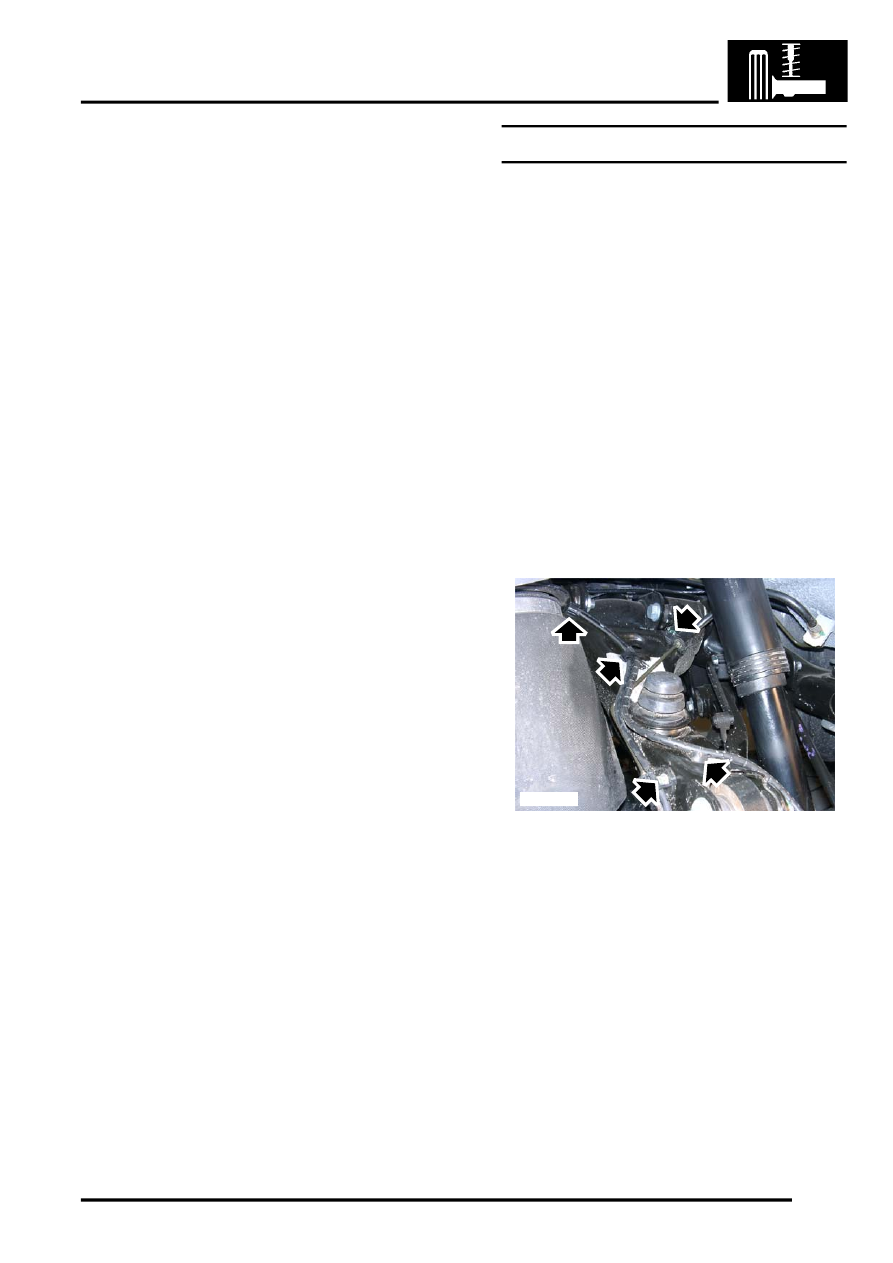

5. Release  ABS sensor lead from upper arm.
6. Remove 2 Allen screws securing brake pipe.

M64 0188
