Body side panel - 'A' post

PANEL REPAIRS

-30

REPAIRS

Valance inner assembly - front section

The valance outer extension is also removed in this
procedure.

Remove

1. Disconnect battery earth lead.
2. Disconnect alternator.
3. Remove valance outer extension.



 +

 , , Valance outer extension.

4. Remove wiring harness from valance inner

panel.

Repair

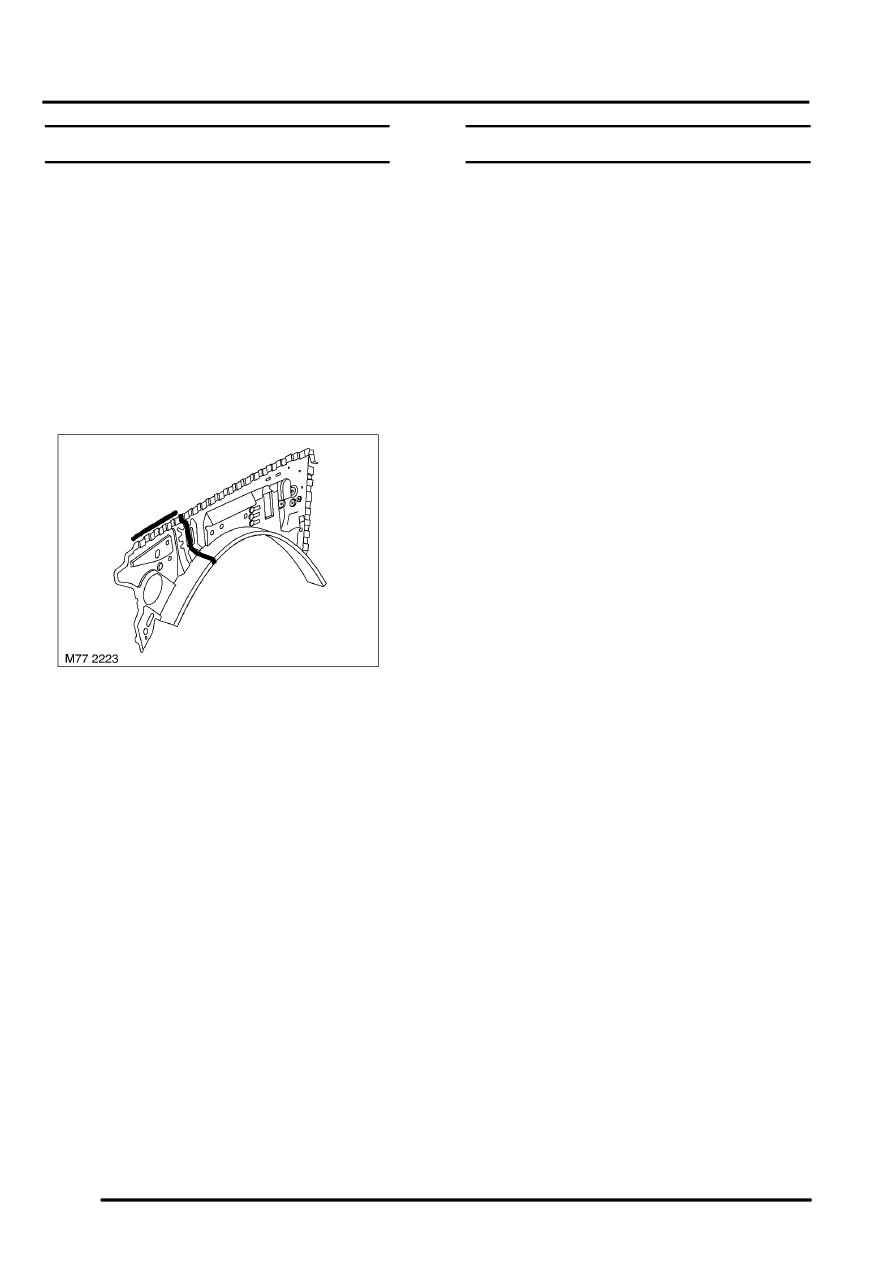

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

1. Connect wiring harness to valance inner panel.
2. Fit valance outer extension.



 +

 , , Valance outer extension.

3. Connect alternator.
4. Connect battery earth lead.

Body side panel - 'A' post

In this procedure, the 'A' post body side panel is
replaced.

NOTE: The 'A' post body side panel is supplied as an
assembly and includes the 'A' post reinforcement.
Therefore, prior to refitting the 'A' post body side
panel, the two panels will have to be separated.

Remove

1. Disconnect battery earth lead.
2. Disconnect alternator.
3. Remove valance outer.



 +

 , , Valance outer.

4. Remove battery carrier, if required.



 +

 CHARGING AND STARTING,

REPAIRS, Carrier - battery.

5. Remove brake servo, if required.



 +

 BRAKES, REPAIRS, Servo

assembly.

6. Remove air intake plenum.



 +

 HEATING AND VENTILATION,

REPAIRS, Plenum - air intake.

7. Remove windscreen lower finisher.



 +

 EXTERIOR FITTINGS, REPAIRS,

Lower finisher - windscreen.

8. Remove front seat.



 +

 SEATS, REPAIRS, Front seat.

9. Remove front head airbag.



 +

 RESTRAINT SYSTEMS, REPAIRS,

Airbag module - head - front.

10. Remove front and rear door aperture seals.
11. Remove front door check strap.
12. Remove sill finisher.



 +

 EXTERIOR FITTINGS, REPAIRS,

Extension - spoiler - front bumper.

13. Release front carpet
14. Release wiring harness from 'A' post and

position aside.

15. Remove interior lamp.
16. Release and remove dash insulation pads.
