Gasket(s) - inlet manifold (page 5 of 6)

MANIFOLD AND EXHAUST SYSTEM - V8

30-2-10 REPAIRS

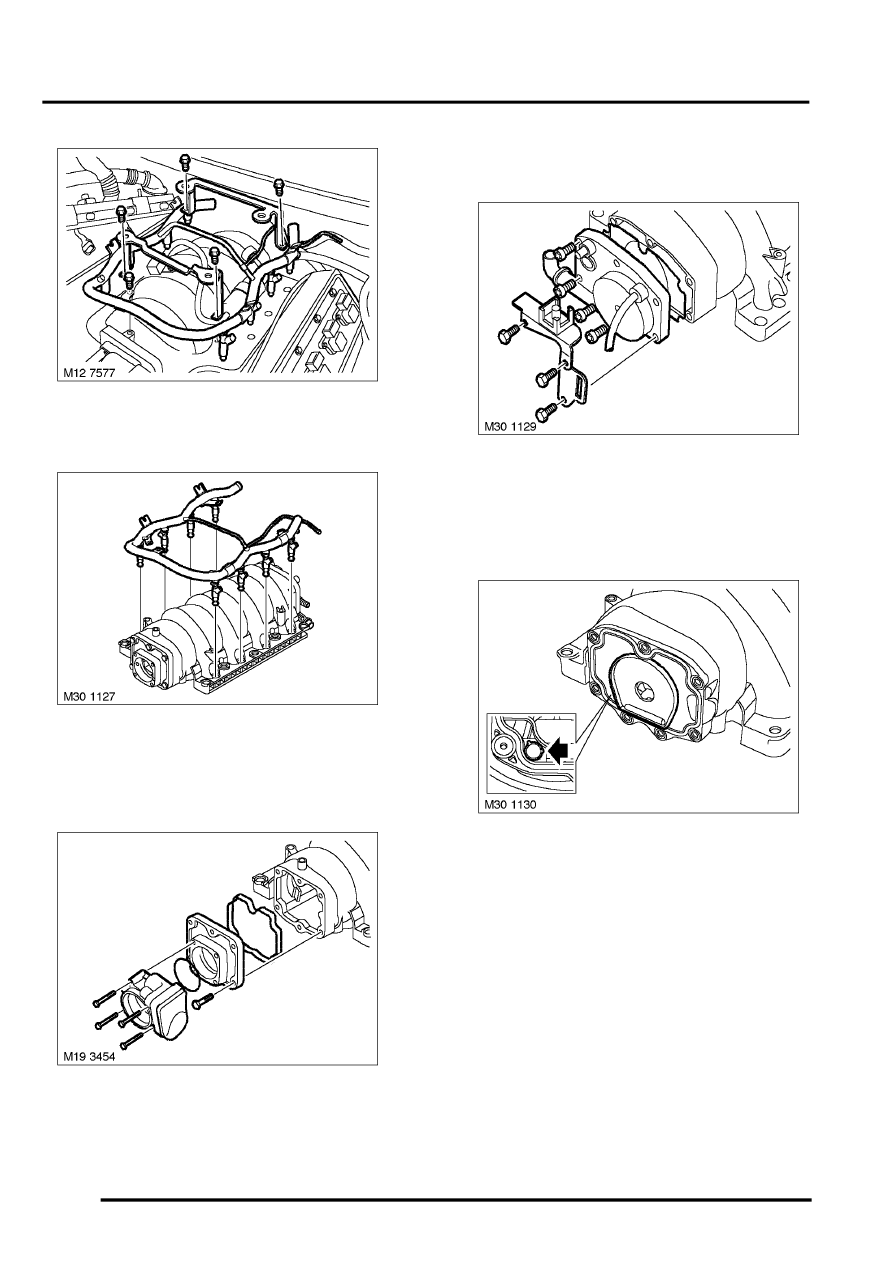

39. Remove 4 bolts securing engine cover brackets

and remove brackets from inlet manifold.

40. Remove bolt securing fuel rail to inlet manifold

and remove fuel rail with injectors.

41. Remove and discard lower 'O' rings from

injectors.

42. Remove 4 bolts securing throttle housing to

inlet manifold and remove throttle body.

43. Remove and discard 'O' ring from throttle

housing.

44. Remove 6 Torx screws securing front cover to

inlet manifold and remove front cover.

45. Remove and discard front cover 'O' ring.

46. Remove 3 bolts securing 2 brackets to manifold

rear cover.

47. Remove 2 brackets.
48. Remove 4 Torx screws securing inlet manifold

rear cover and remove cover.

49. Remove and discard 'O' ring.
50. Depress locking collars and remove vent pipe

from inlet manifold.

Refit

1. Fit vent pipe to inlet manifold.
2. Fit new 'O' ring to rear cover.
3. Fit rear cover to inlet manifold and tighten 4

Torx screws to 10 Nm (7 lbf.ft).

4. Fit 2 brackets and secure with 3 bolts and

tighten to 10 Nm (7 lbf.ft).

5. Fit new 'O' ring to front cover.
6. Fit front cover to manifold and tighten 6 Torx

screws to 10 Nm (7 lbf.ft).

7. Fit new throttle body seal.
8. Fit throttle housing to inlet manifold and tighten

4 bolts to 10 Nm (7 lbf.ft).

9. Lubricate new 'O rings and fit to injectors.
