Gasket(s) - inlet manifold

MANIFOLD AND EXHAUST SYSTEM - V8

30-2-6

REPAIRS

Gasket(s) - inlet manifold

$% 30.15.08

Before disconnecting the battery, ensure all text and
cautions in the battery disconnection section are
observed.


 +

 GENERAL INFORMATION, Electrical

Precautions.

Remove

1. Disconnect battery earth lead.
2. Remove air intake hose.

 +

 ENGINE MANAGEMENT SYSTEM -

V8, REPAIRS, Hose - air flow meter to
throttle body.

3. Remove LH ignition coil cover.

 +

 ENGINE MANAGEMENT SYSTEM -

V8, REPAIRS, Cover - Ignition coils - LH.

4. Remove RH ignition coil cover.

 +

 ENGINE MANAGEMENT SYSTEM -

V8, REPAIRS, Cover - Ignition coils - RH.

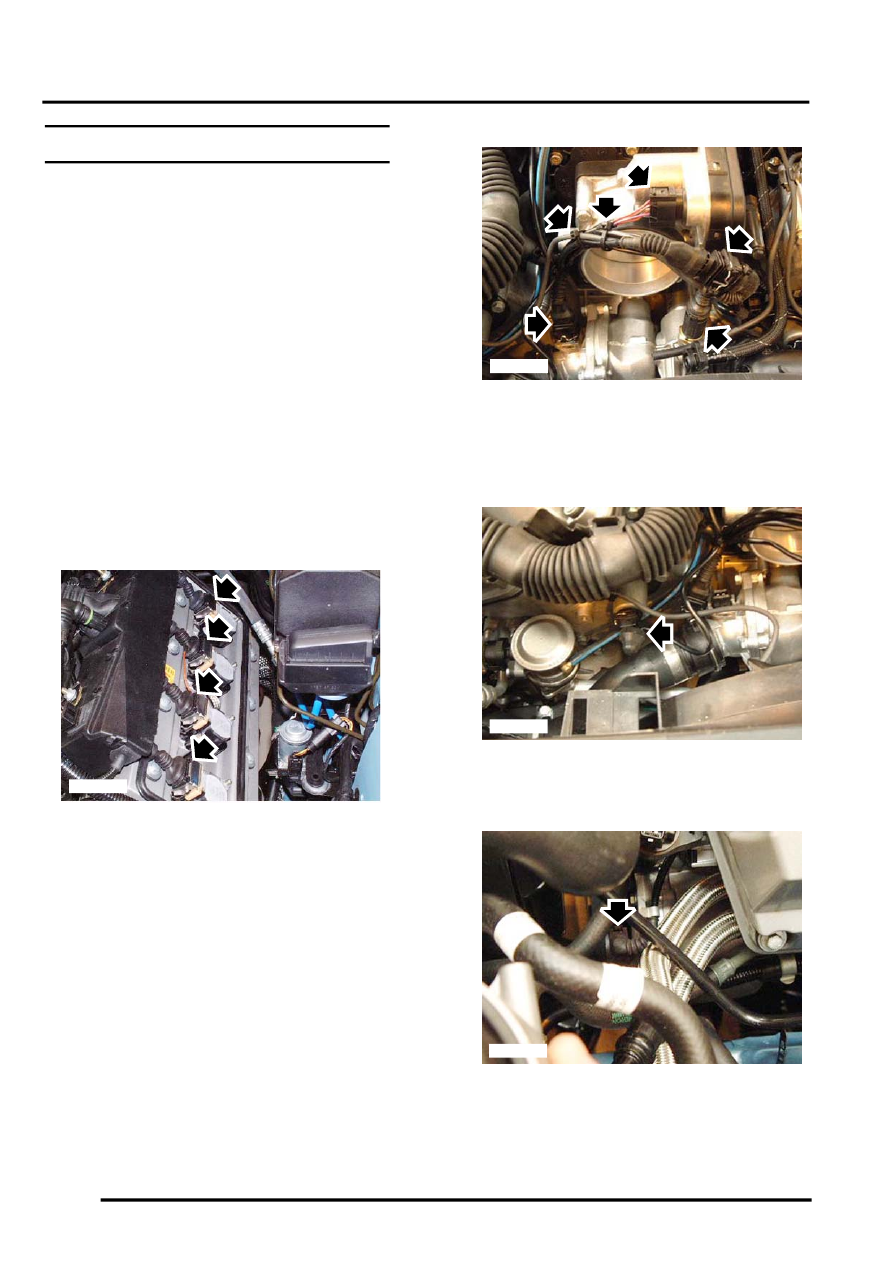

5. Disconnect multiplugs from ignition coils.

6. Disconnect multiplugs from throttle body,

thermostat heater, CMP sensor and ECT
sensor. Cut cable ties and release engine
harness.

7. Disconnect multiplugs from VCC solenoids.
8. Release VCC multiplug harness from clip.

9. Disconnect multiplug from alternator.

10. Release alternator harness from 4 clips.

M86 5697

M86 5692

M86 5693

M86 5695
