Harness - engine - V8 (page 3 of 5)

HARNESSES

REPAIRS

86-8-9

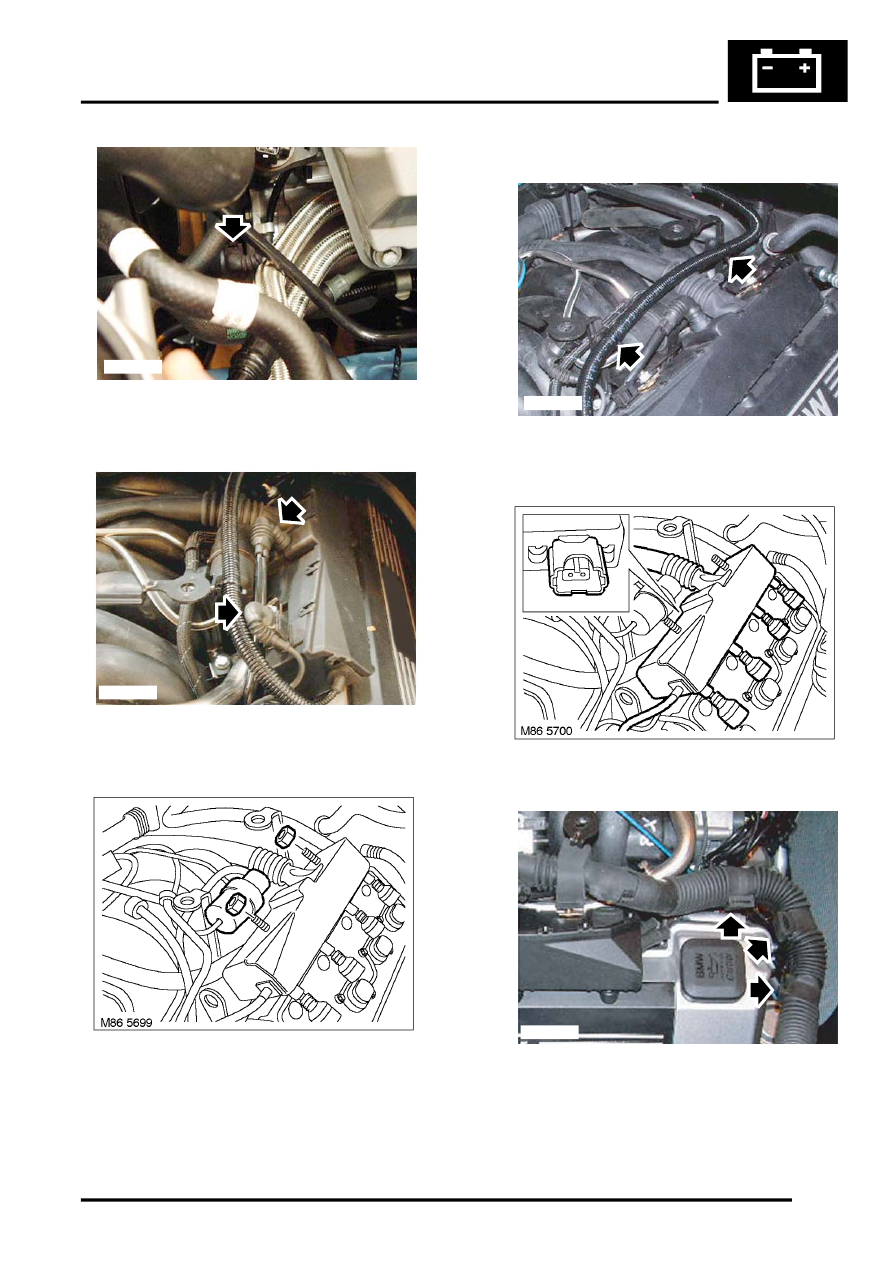

19. Disconnect multiplug from alternator.
20. Release alternator harness from 4 clips.

21. Disconnect multiplugs from KS and CMP

sensor.

22. Remove 2 nuts securing fuel injector harness to

fuel rail.

23. Release vacuum reservoir and mounting

bracket from LH fuel injector harness securing
stud.

24. Remove fuel hose and mounting bracket from

LH fuel injector harness securing stud.

25. Release alternator harness from 2 clips on

engine cover mounting brackets.

26. Disconnect multiplugs from fuel injectors.

27. Release engine harness from clips and move

clear of camshaft cover.

M86 5695

M86 5696

M12 7676

M12 7680
